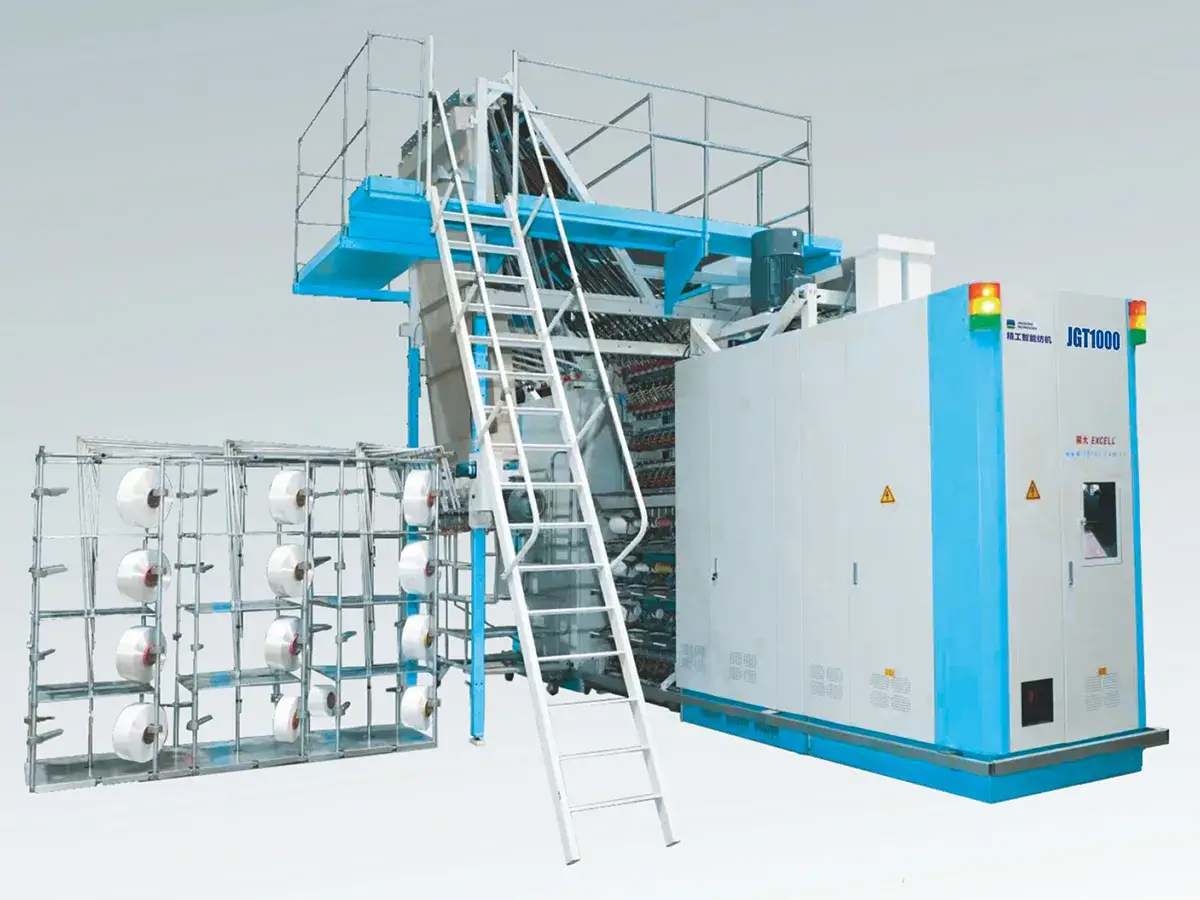

Текстурирующая машина ложного кручения JGT1000E

Текстурирующая машина ложного кручения JGT1000E

Данные текстурирующие машины разработаны для обработки полиэфирных частично ориентированных нитей (POY) в полиэфирную текстурированную пряжу (DTY) с помощью растягивания и ложного кручения. В результате получается пряжа, устойчивая к растяжению. Машины оснащены верхним и нижним узлами ложной крутки с наслоенными дисками, которые приводятся в движение ремнями. Это поддерживает стабильность вращения, равномерность скорости и точность обработки.

Текстурирующая машина подает и обрабатывает две нити с S- и Z-круткой на каждой позиции шпинделя одновременно для получения пряжи без излишнего кручения. Такая конфигурация подходит для грубой обработки двух нитей до 600 деньер. Двойная структура валов W2 оптимизирует обработку переплетенных нитей, поддерживая высокое качество готовой пряжи.

Применение

Текстурирующая машина JGT1000E подходит для обработки комбинированных нитей плотностью от 300 до 600 деньер. Такая пряжа обычно используется при создании тканей для занавесок и палаток.

Применение
Применение
Применение
Применение
Характеристики
Кол-во шпинделей 264 288 312
Количество секций 11 12 13
Установленная мощность (кВт) Основной привод 196 203.8 232.4
Нагреватель верхний 110 120 130
Нижний нагреватель 26.4 28.8 31.2
Вспомогательная мощность Примерно 6 кВт
Общая мощность 332.2 358.6 399.6
Размеры (фиксированный шпулярник) 20440×10950×4910 мм 21880×10950×4910 мм 23320×10950×4910 мм
Шаг шпинделя 110 мм
Макс. механическая скорость 1000 м/мин
Применяемый материал / Диапазон плотности нити Полиэстер / 55-333 детекс ×2 (макс. 450 деньер ×2)
Метод текстурирования с ложной круткой Двухслойные диски типа VIII (фрикционная крутка)
Основной нагреватель текстурирования Парофазное нагревание на бифениле, 2500 мм (160-250℃)
Нагреватель второй термофиксации Парофазное нагревание на бифениле, 1460 мм (160-250℃)
Длина охлаждающей пластины 2100 мм (естественное охлаждение)
Основные компоненты

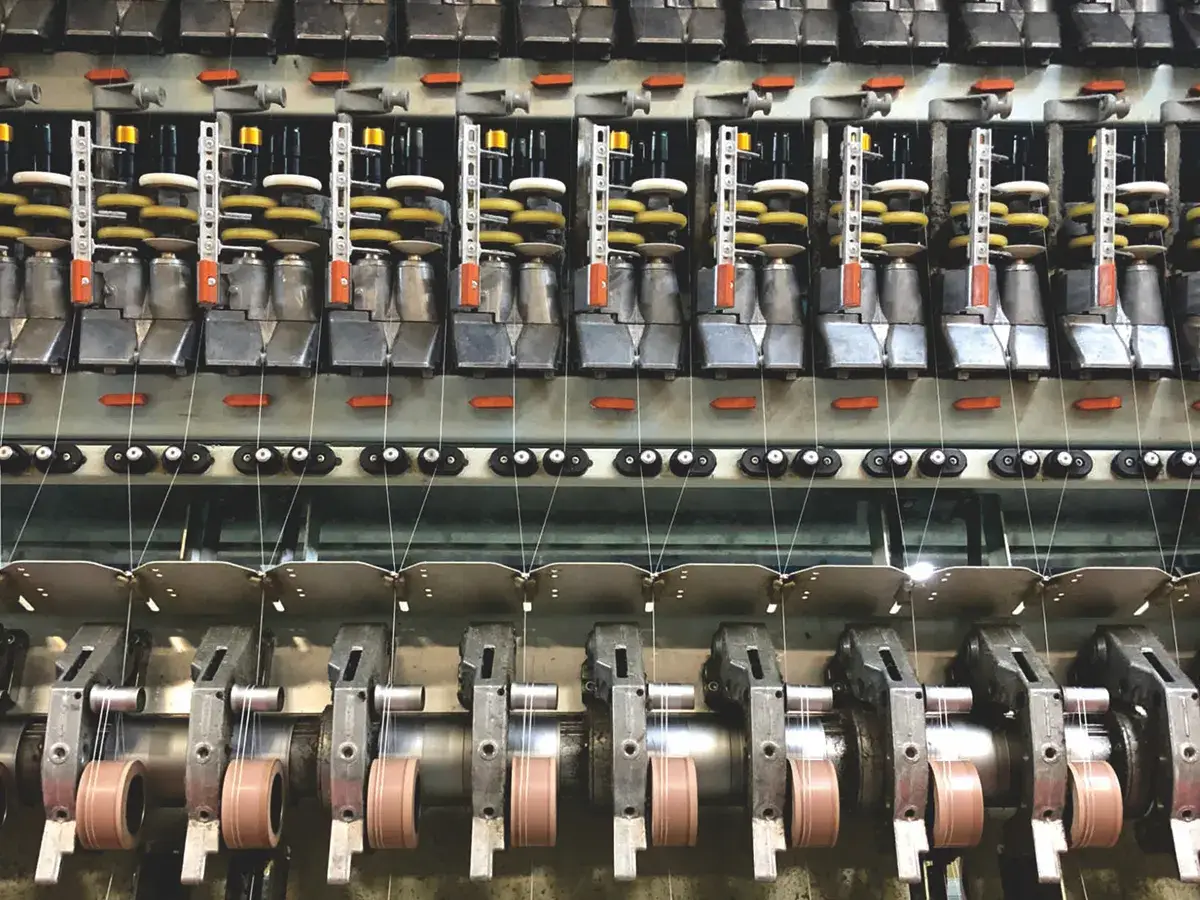

    1. Крутильный узел

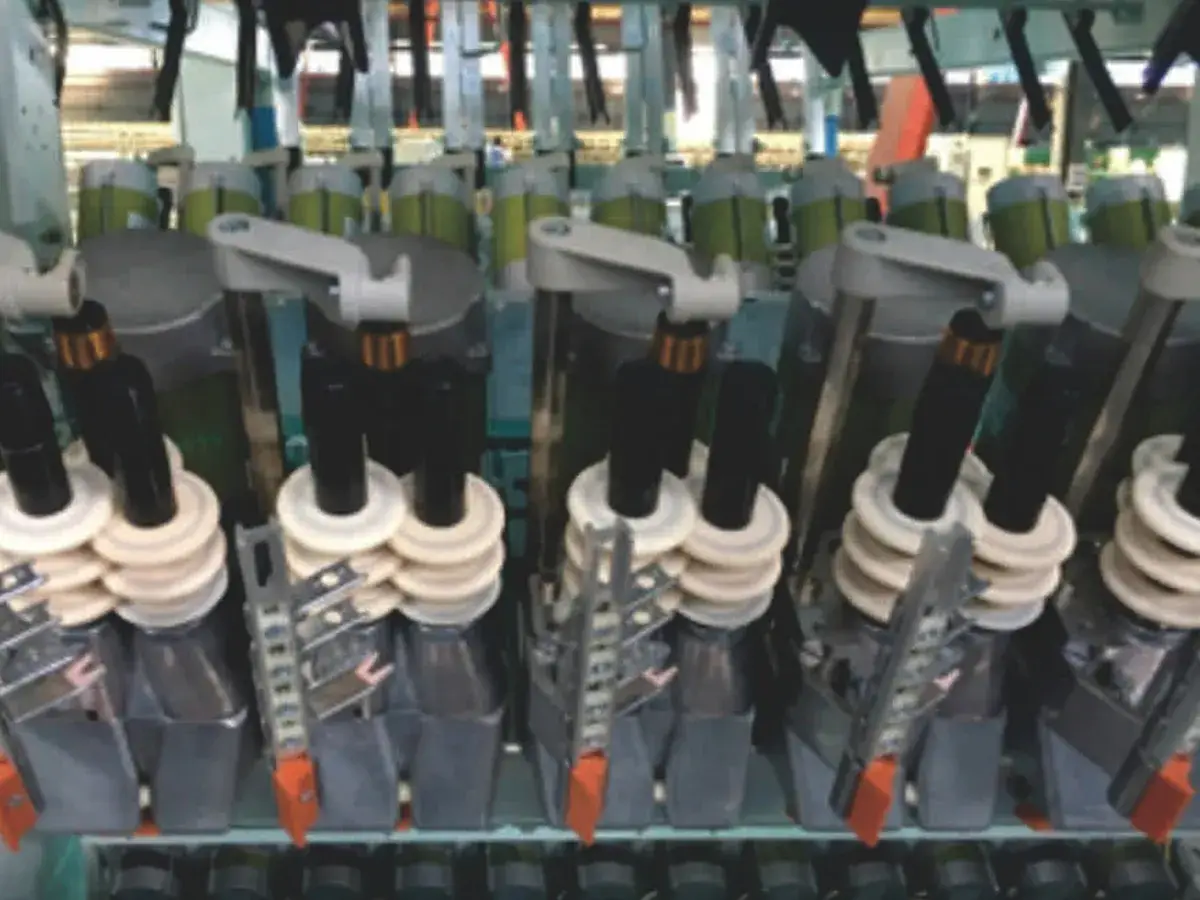

      Крутильный узел

      Верхний и нижний узлы ложного кручения с наслоенными дисками, приводимые в движение ремнями, обеспечивают стабильное и точное текстурирование.

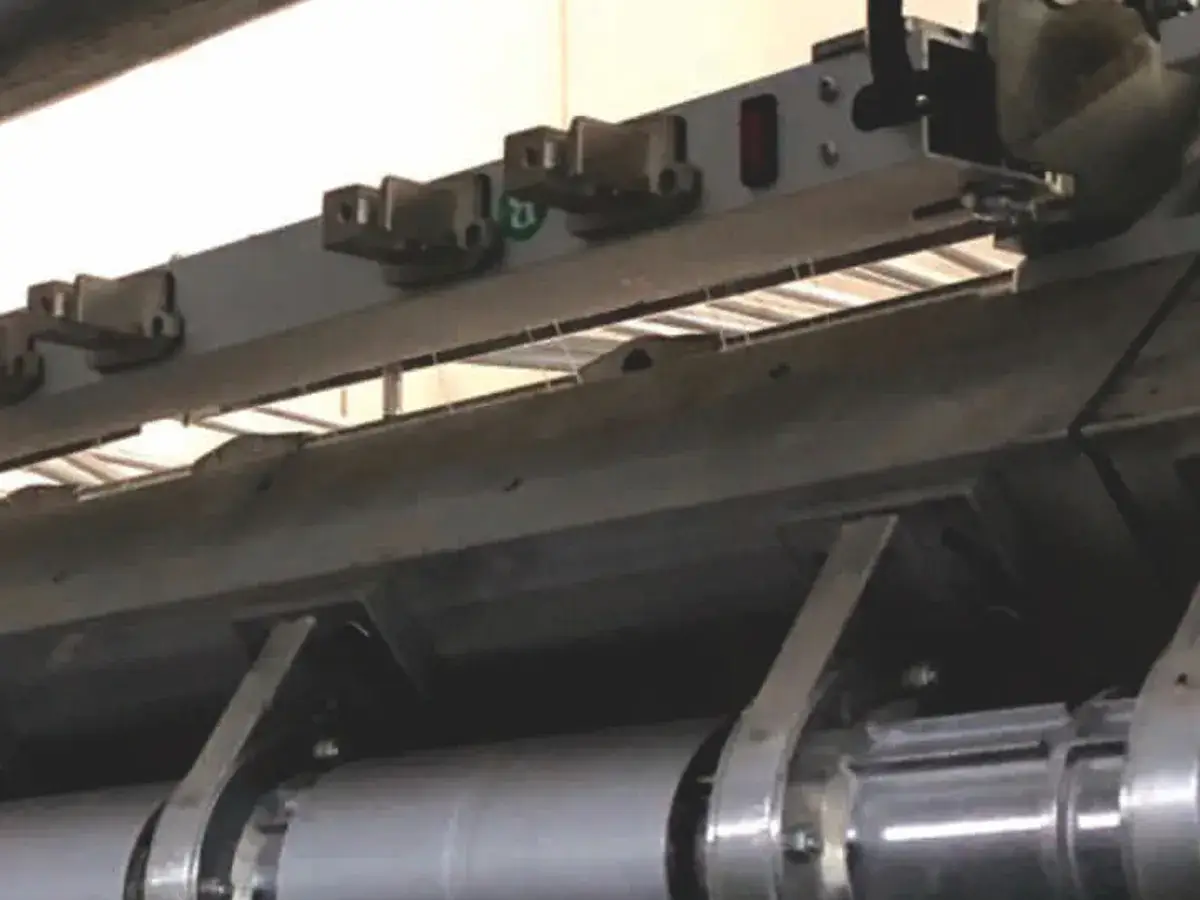

    1. Система валов W2-W2X

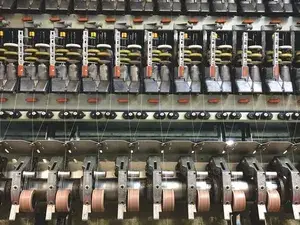

      Система валов W2-W2X

      Используется двойная структура валов для улучшения качества переплетения и готовой пряжи.

    1. Датчик нити
      Датчик нити

      Датчик нити оснащен переключателем питания, который может быть особо полезен при необходимости включить или выключить датчик при обработке специальных типов нитей, не влияя на работу резака нити.

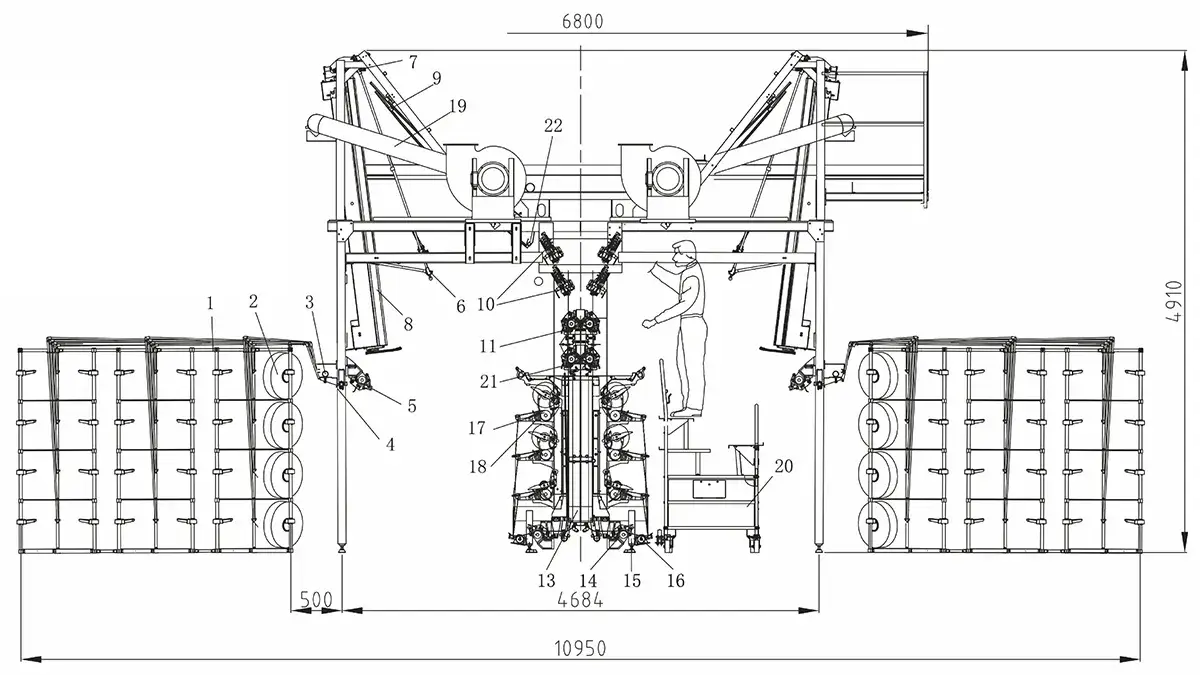

План установки
План установки
  • Шпулярник
  • Катушка с нитями POY
  • Модуль переплетения
  • Резак нити
  • Вал W1
  • Шток подачи нити
  • Ограничитель крутки
  • Верхний нагреватель
  • Охлаждающая пластина
  • Узел ложного кручения
  • Вал W2
  • Модуль переплетения
  • Нижний нагреватель
  • Вал W3
  • Датчик нити
  • Вал замасливателя
  • Фрикционный вал
  • Мотальный барабан с канавками
  • Всасывающая труба
  • Тележка
  • Вал W2X
  • Датчик нити
