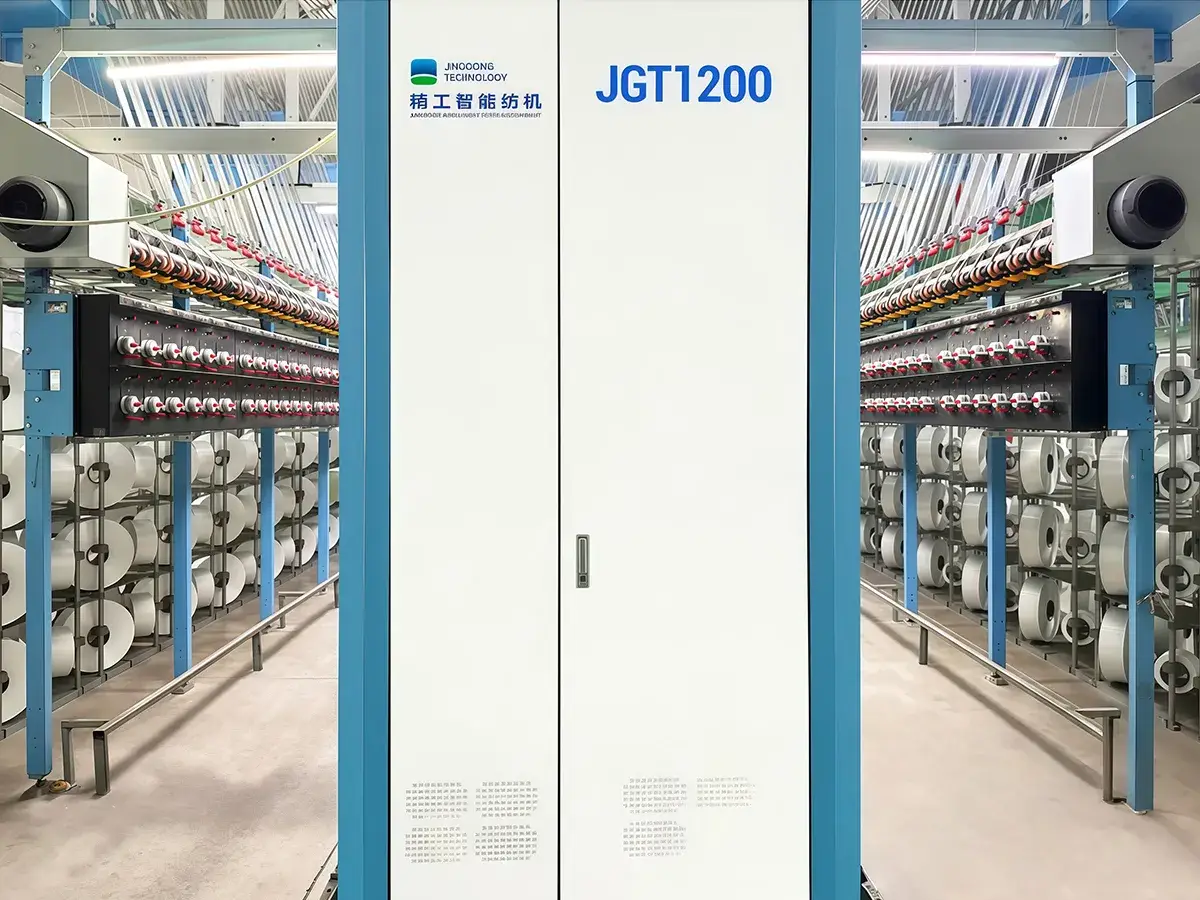

Текстурирующая машина для пряжи DTY JGT1200XN
Машина для текстурирования JGT1200XN предназначена для производства нейлоновой текстурированной пряжи (DTY) посредством обработки полиамидной (нейлоновой) частично ориентированной нити (POY) с использованием процессов растягивания и ложного кручения. В результате получается малорастяжимая текстурированная пряжа со стабильной структурой и отличной эластичностью.
Узел подачи спандекса интегрирован в систему валов, что позволяет машине комбинировать нить спандекса с текстурированной пряжей непосредственно в процессе обработки. Машина добавляет спандекс через воздушное сопло, осуществляя текстурирование и комбинирование с пряжей DTY. Формируется нейлоновая пряжа с повышенной объемностью для производства эластичных тканей.
Машина для текстурирования JGT1200XN подходит для обработки нитей с плотностью от 20 до 200 деньер. Такая пряжа широко используется в производстве спортивного нижнего белья и одежды для йоги.

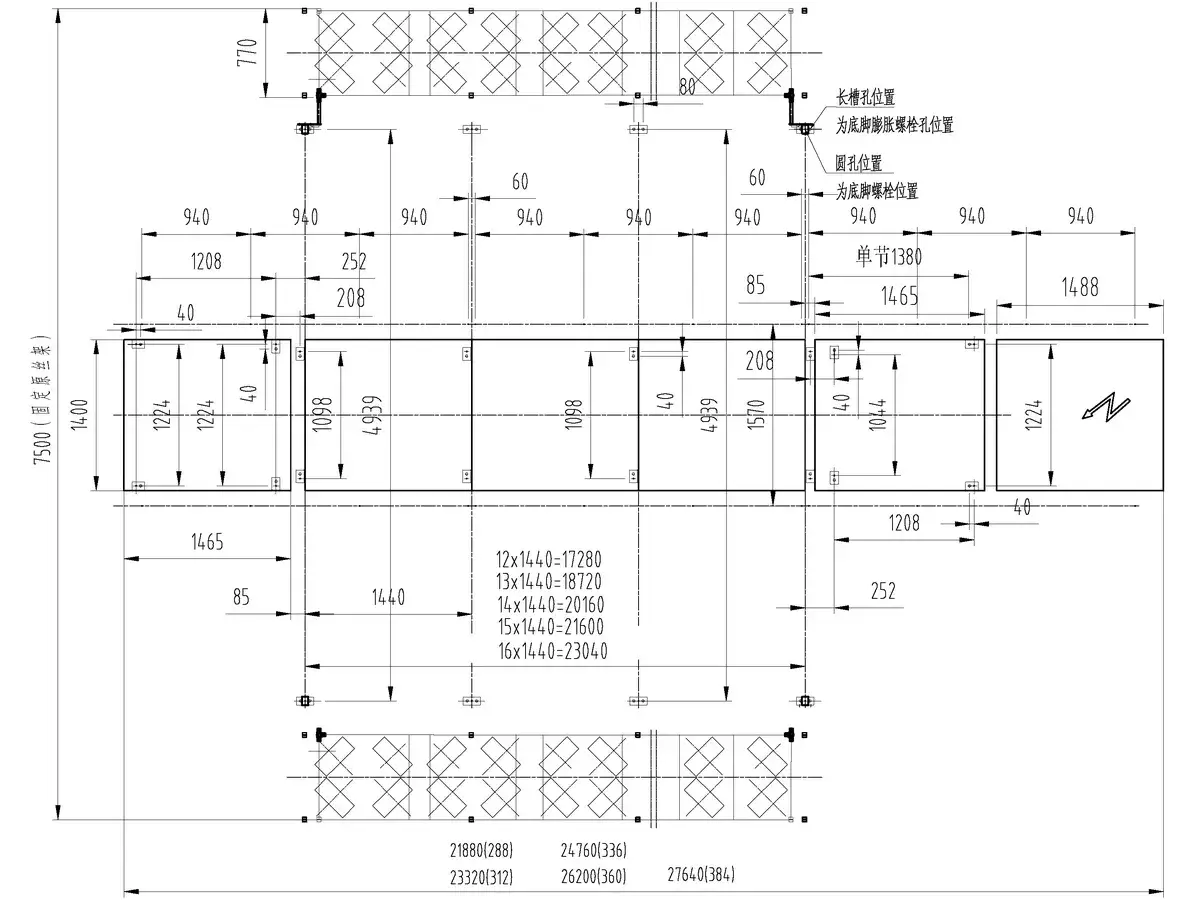

| Кол-во шпинделей | Кол-во секций | Установленная мощность (кВт) | Размеры (фиксированный шпулярник) (мм) | |||
| Основной привод | Нагреватель верхний | Вспомогательная мощность | Общая мощность | |||
| 288 | 12 | 126 | 81.6 | Примерно 6 кВт | 213.6 | 21880×7500 ×5300 |
| 312 | 13 | 138.6 | 88.4 | 233 | 23320×7500 ×5300 | |
| 336 | 14 | 159.4 | 95.2 | 260.6 | 24760×7500 ×5300 | |
| 360 | 15 | 160.4 | 102 | 268.4 | 26200×7500 ×5300 | |
| 384 | 16 | 176.9 | 108.8 | 291.7 | 27640×7500 ×5300 | |
| Шаг шпинделя | 110 мм | |||||
| Макс. механическая скорость | 1000 м/мин | |||||
| Применяемый материал / Диапазон плотности нити | Нейлон (Полиамид) / 22–222 детекс (20-200 деньер) | |||||
| Шаг секции | 1440 мм | |||||
| Метод текстурирования с ложной круткой | Тип VIII наслоенных дисков (фрикционная крутка) | |||||
| Макс. скорость ложной крутки | 18000 об/мин | |||||
| Направление крутки | Регулируемое S/Z | |||||
| Основной нагреватель текстурирования | Парофазное нагревание на бифениле, 2000 мм | |||||
| Диапазон температуры нагревателя текстурирования | 160-250℃ | |||||
| Длина охлаждающей пластины | 1100 мм (естественное охлаждение) | |||||
| Диаметр фрикционного вала | Ø100 мм | |||||
| Диаметр подающего вала | Ø75 мм | |||||
| Диаметр вала замасливателя | Ø30 мм | |||||
| Диаметр катушки с нитями спандекса для подачи | Ø100 мм | |||||
| Коэффициент растяжения нити спандекса | 1.5-4 | |||||
| Макс. размер катушки с POY-нитями для подачи | Ø435×250 мм | |||||
| Макс. размер катушки для намотки | Ø250×245 мм | |||||
| Стандартный вес катушки | 5 кг | |||||
| Размер бумажной трубки для намотки пряжи | Ø69×Ø57×290 мм | |||||
-

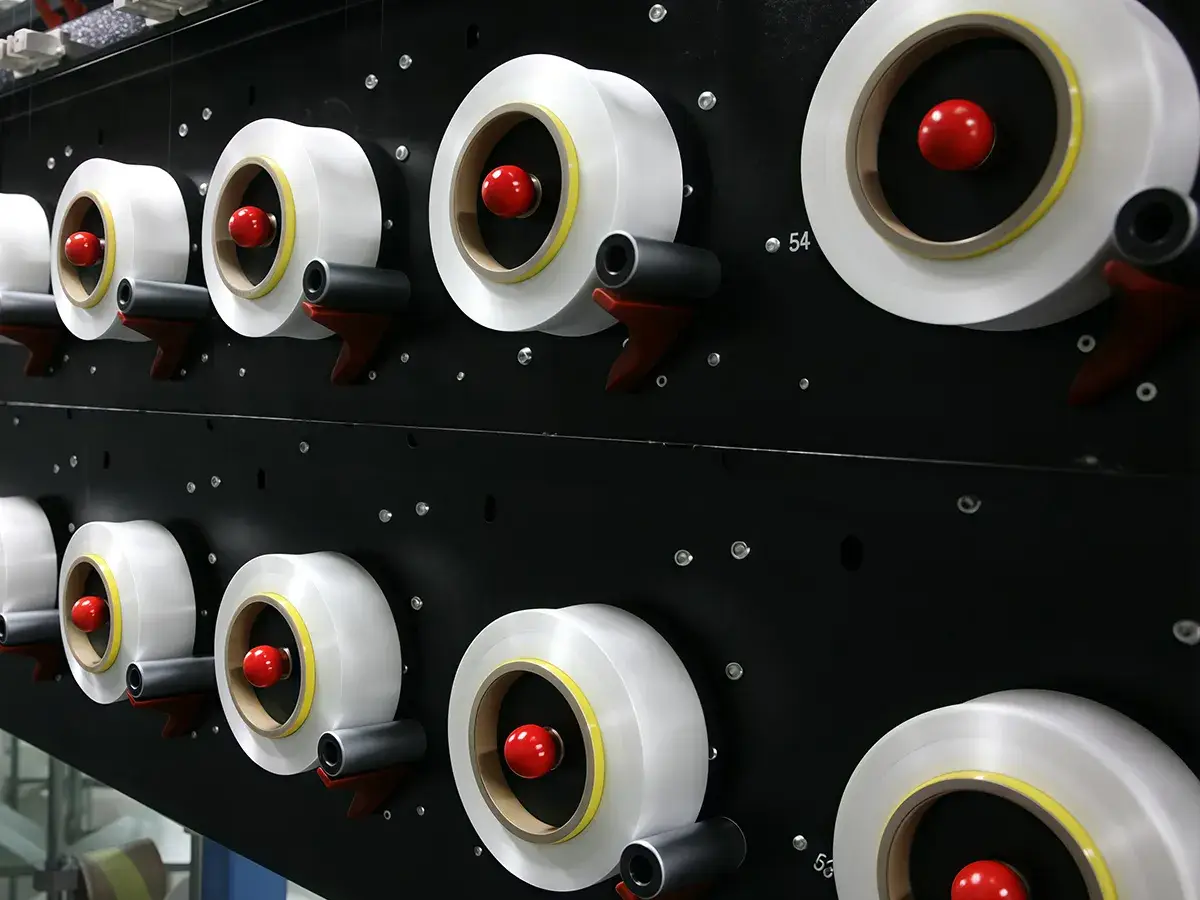

Устройство подачи спандексаУстройство подачи нитей спандекса использует независимый мотор для каждого шпинделя, что позволяет подавать каждую нить отдельно. Над рабочими зонами A и B может осуществляться независимый контроль для стабильной подачи спандекса и более равномерного вытягивания.
-

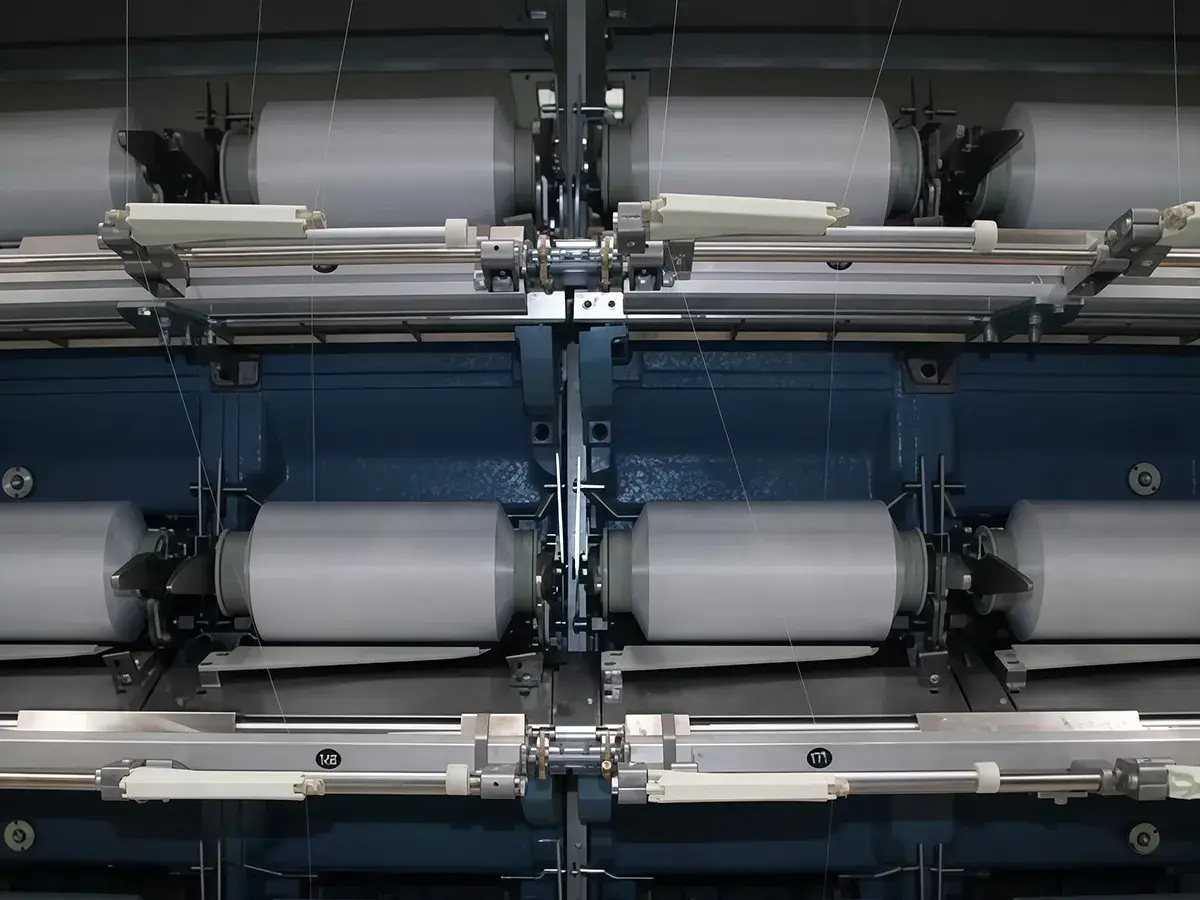

Система намоткиНовая конструкция системы намотки и шпуледержателя с обновленным алгоритмом управления повышает точность намотки в три раза. Более того, изменения скорости намотки не превышают одного оборота. Три независимых масляных канала и интегрированный валик для замасливателя поддерживают равномерность намотки.
-
Система валов W2-W2XИспользуется двойная структура валов для улучшения качества переплетения и готовой пряжи.

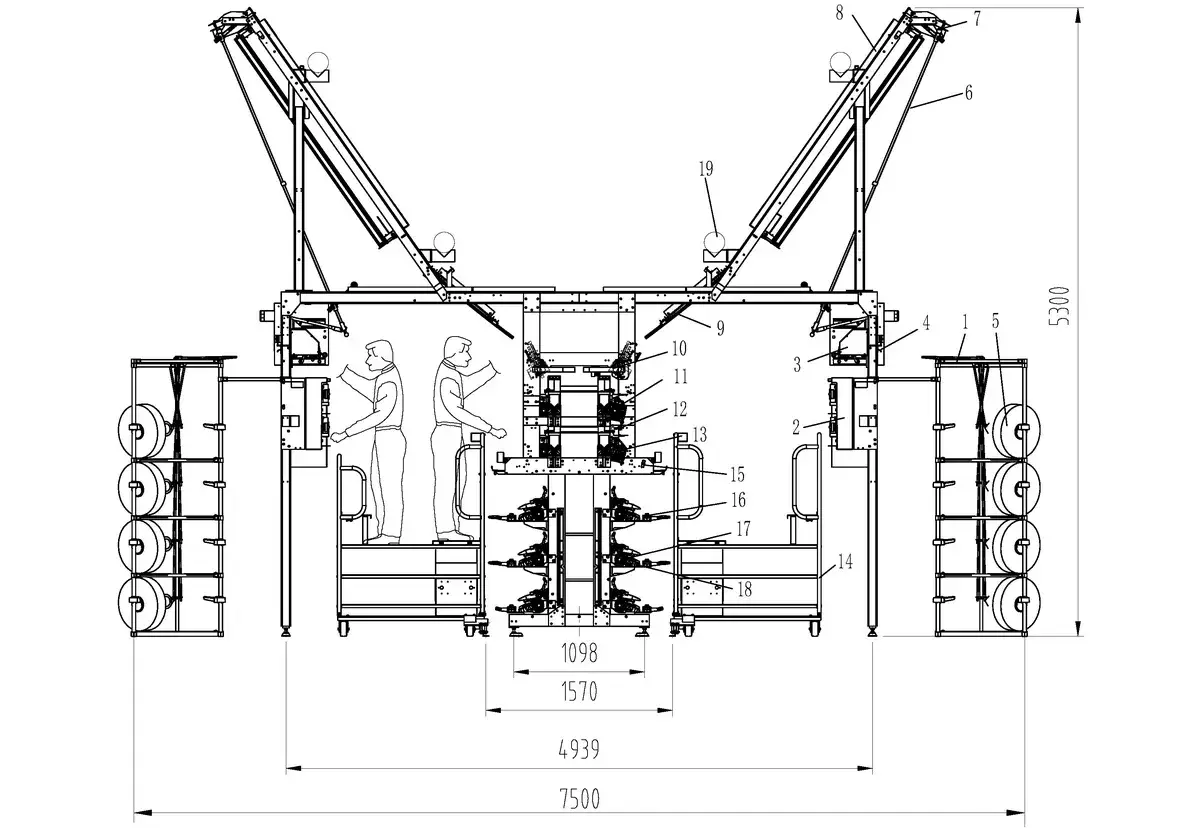

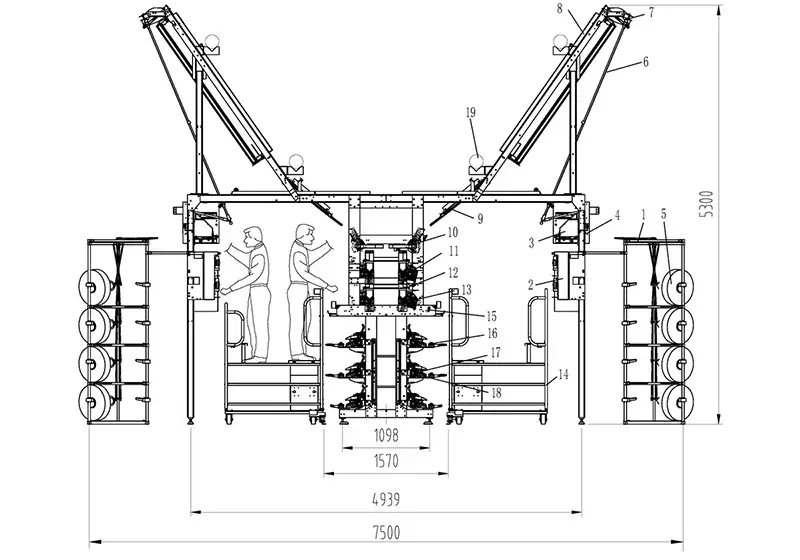

- Шпулярник
- Устройство подачи спандекса
- Вал W1
- Резак нити W1
- Катушка с нитями POY
- Шток подачи нити
- Ограничитель крутки
- Верхний нагреватель
- Охлаждающая пластина
- Узел ложного кручения
- Вал W2
- Модуль переплетения
- Вал W2X
- Тележка
- Датчик нити
- Вал замасливателя
- Фрикционный вал
- Мотальный барабан с канавками
- Всасывающая труба
