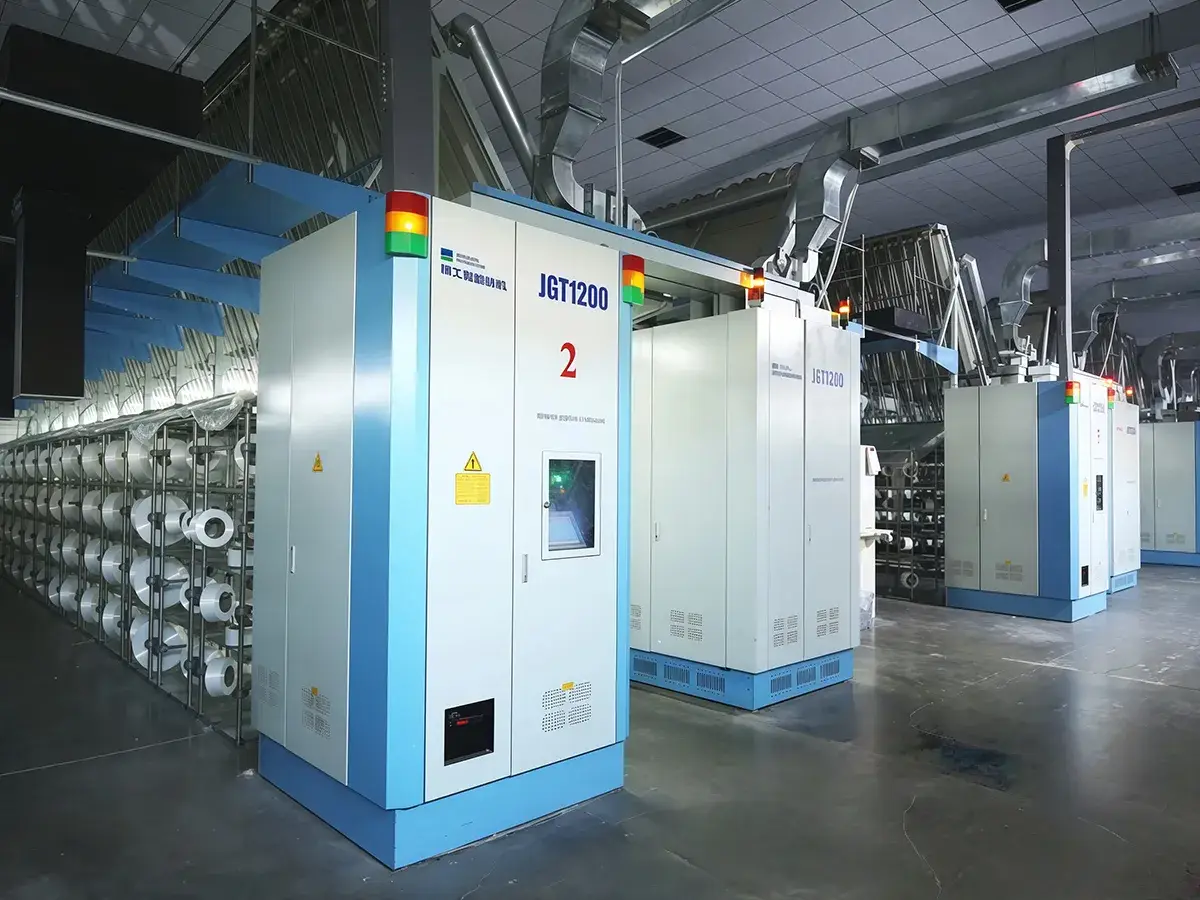

Текстурирующая машина для пряжи DTY JGT1200D
Машина для текстурирования частично ориентированных нитей JGT1200N обрабатывает полиамидные (нейлоновые) POY-нити с использованием процессов растягивания и ложного кручения в непрерывном рабочем цикле. Она производит высокоэластичную нейлоновую текстурированную пряжу (DTY) с хорошей растяжимостью, объемом и упругостью.
Машина одновременно обрабатывает нити с S- и Z-обратным кручением на каждом шпинделе. Две нити комбинируются непосредственно в процессе обработки, создавая пряжу без излишнего кручения. По сравнению с традиционными методами обработки, такая машина для текстурирования нейлона удваивает производительность при сохранении стабильного качества пряжи.
Модель JGT1200D текстурирующей машины обрабатывает грубые нити с плотностью более 200 деньер.
| Кол-во шпинделей | Кол-во секций | Установленная мощность (кВт) | Размеры (мм) | ||||
| Основной привод | Нагреватель верхний | Вспомогательная мощность | Общая мощность | Фиксированный шпулярник | Вращающийся шпулярник | ||

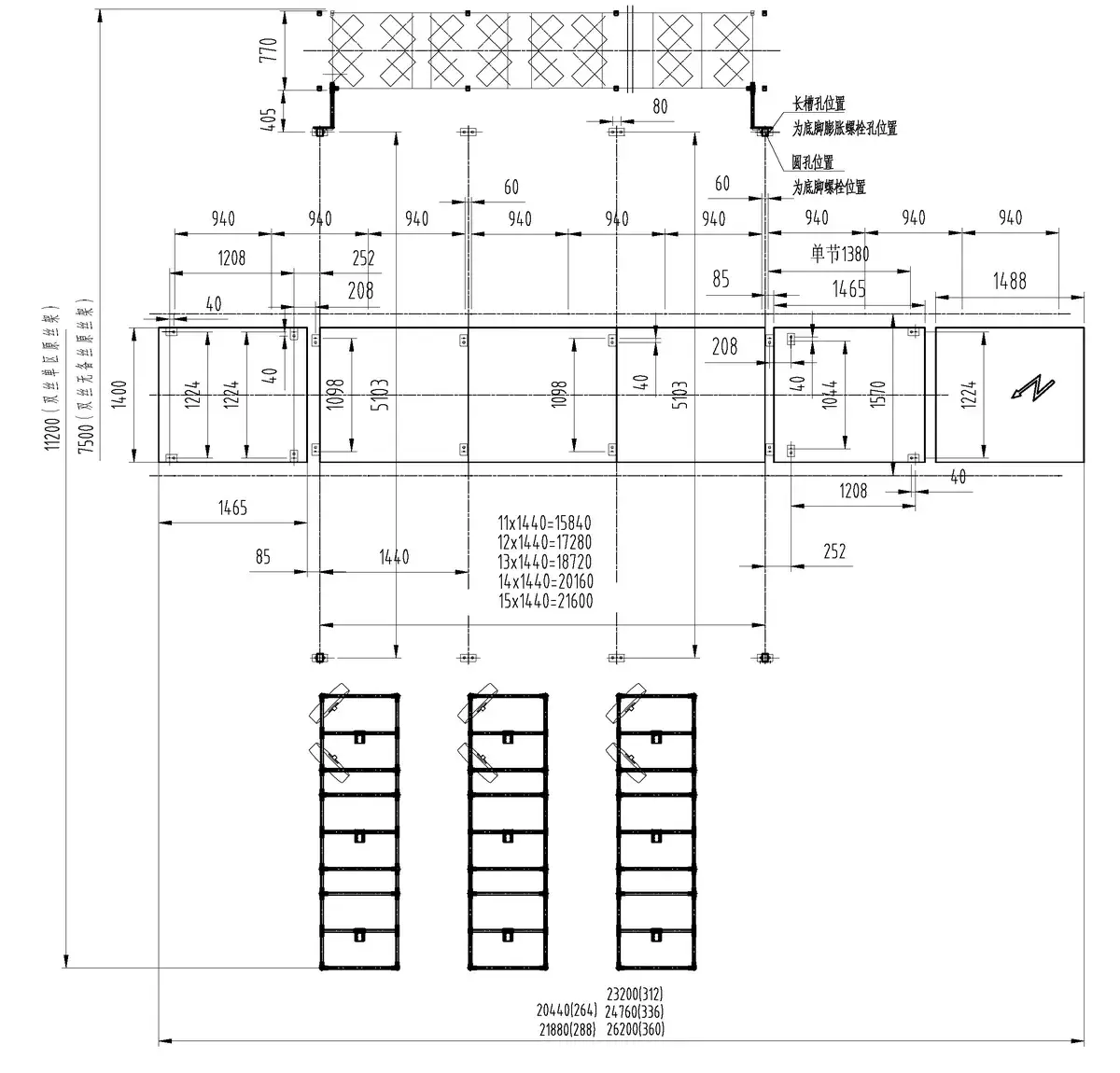

| 264 | 11 | 170.4 | 88 | Примерно 6 кВт | 264.4 | 20440x11200x5400 | 20440×7500×5400 |
| 288 | 12 | 186.7 | 96 | 288.7 | 20440x11200x5400 | 21880×7500×5400 | |
| 312 | 13 | 198.2 | 104 | 308.2 | 20440x11200x5400 | 23320×7500×5400 | |
| 336 | 14 | 209.7 | 112 | 327.7 | 20440x11200x5400 | 24760×7500×5400 | |
| 360 | 15 | 241.8 | 120 | 367.8 | 20440x11200x5400 | 26200×7500×5400 | |
| Шаг шпинделя | 110 мм | ||||||
| Макс. механическая скорость | 1000 м/мин | ||||||
| Применяемый материал / Диапазон плотности нити | Нейлон (Полиамид) / 22–222 детекс (20-200 деньер) ×2 | ||||||
| Шаг секции | 1440 мм | ||||||
| Метод текстурирования с ложной круткой | Двухслойный моторизованный шпиндель с наслоенными дисками типа VIII (фрикционная крутка) | ||||||
| Размер фрикционного диска | Ø49.62×6 мм | ||||||
| Макс. скорость ложной крутки | 18000 об/мин | ||||||
| Направление крутки | S-скрутка (первая нить) + Z-скрутка (вторая нить) | ||||||
| Основной нагреватель текстурирования | Парофазное нагревание на бифениле, 2000 мм | ||||||
| Диапазон температуры нагревателя текстурирования | 160-250℃ | ||||||
| Длина охлаждающей пластины | 1100 мм (естественное охлаждение) | ||||||
| Диаметр фрикционного вала | Ø100 мм | ||||||
| Диаметр подающего вала | Ø60 мм | ||||||
| Диаметр вала замасливателя | Ø30 мм | ||||||
| Макс. размер катушки с POY-нитями для подачи | Ø435×250 мм | ||||||
| Макс. размер катушки для намотки | Ø250×245 мм | ||||||
| Стандартный вес катушки | 5 кг | ||||||
| Размер бумажной трубки для намотки пряжи | Ø69×Ø57×290 мм | ||||||
-

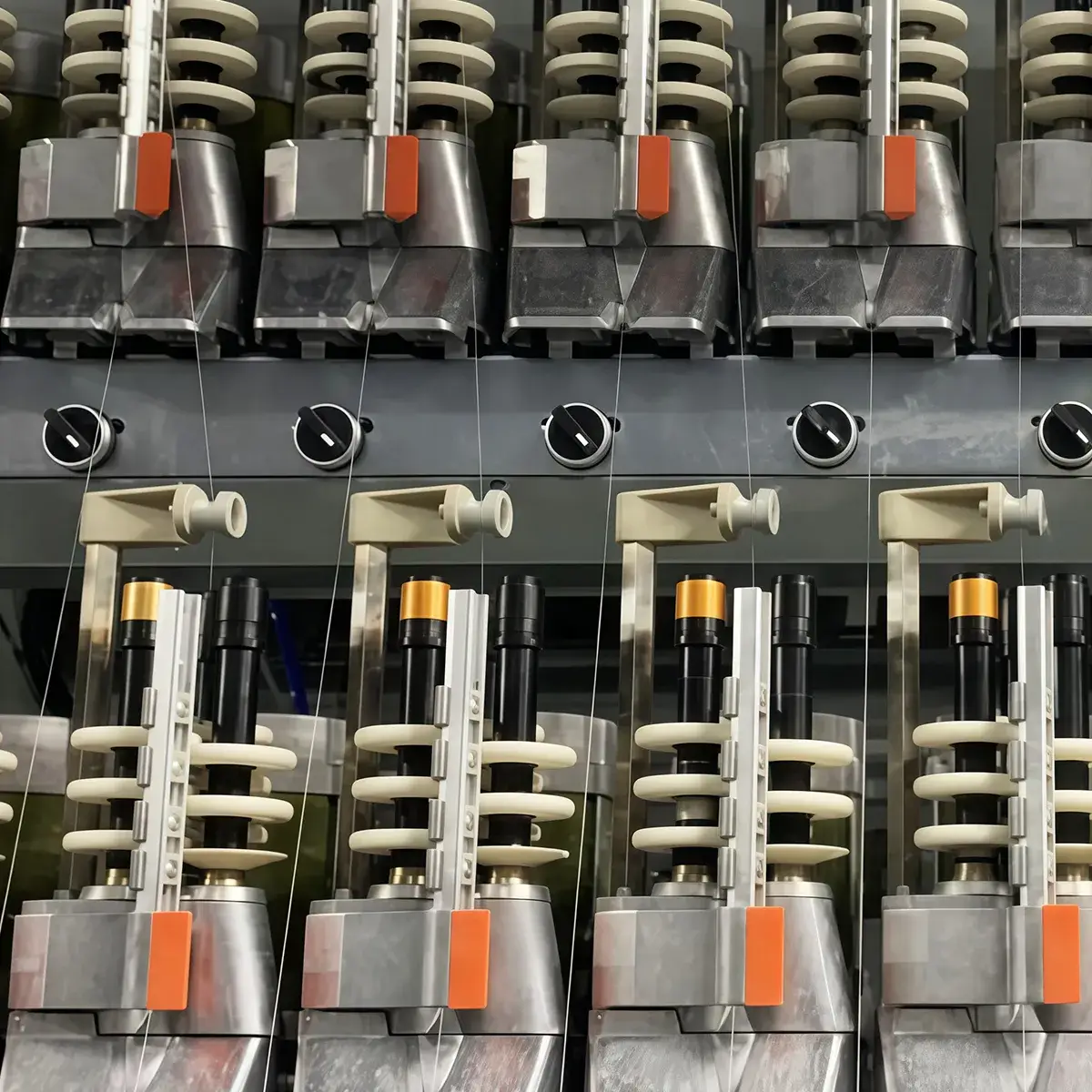

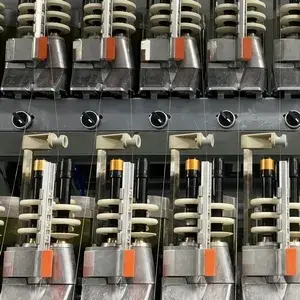

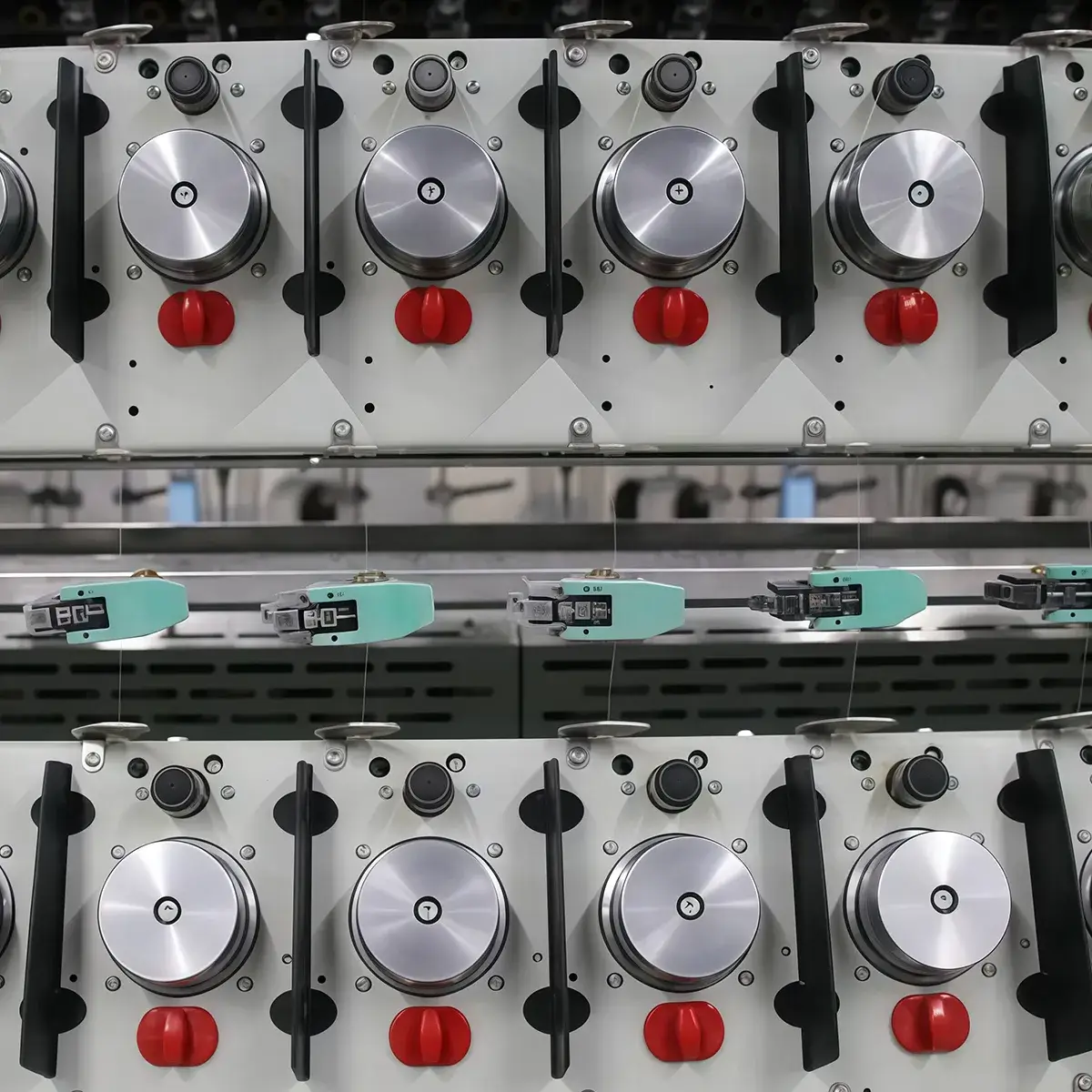

Электрический крутильный узелЭлектрические шпиндели с наслоенными дисками обеспечивают стабильное кручение при производстве нейлоновой пряжи.
-

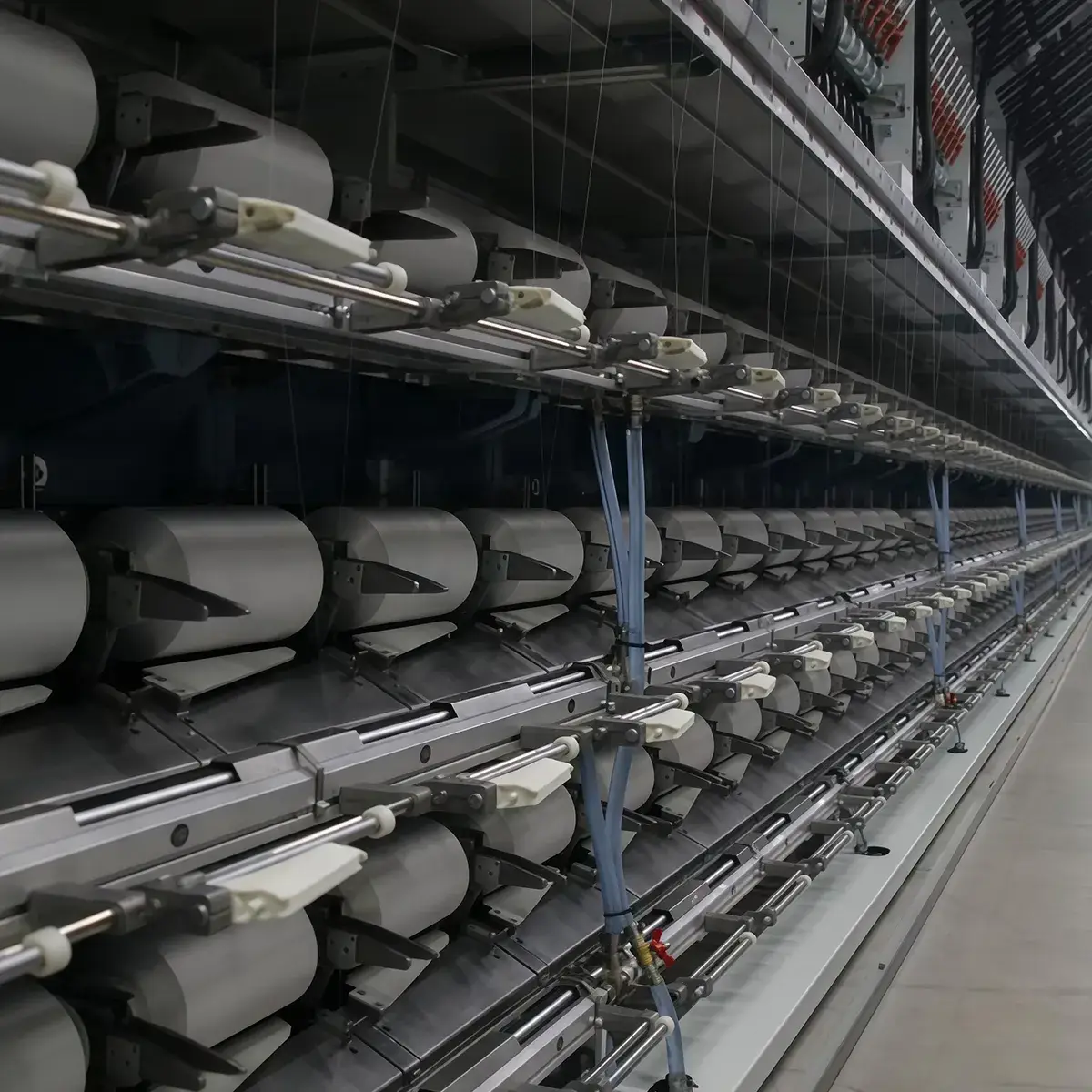

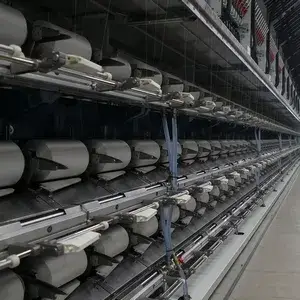

Система намоткиНовая конструкция системы намотки и шпуледержателя с обновленным алгоритмом управления повышает точность намотки в три раза. Более того, изменения скорости намотки не превышают одного оборота. Три независимых масляных канала и интегрированный валик для замасливателя поддерживают равномерность намотки.
-
Система валов W2-W2XСистема вращающихся вальцов с надежным захватом нити снижает риск ее повреждения и потребность в обслуживании, а также отлично подходит для обработки нитей с тонким весовым номером. Двойная структура валов W2 + W2X обеспечивает более точный контроль натяжения нити, что способствует повышению качества переплетения при снижении потребления воздуха и производственных затрат.

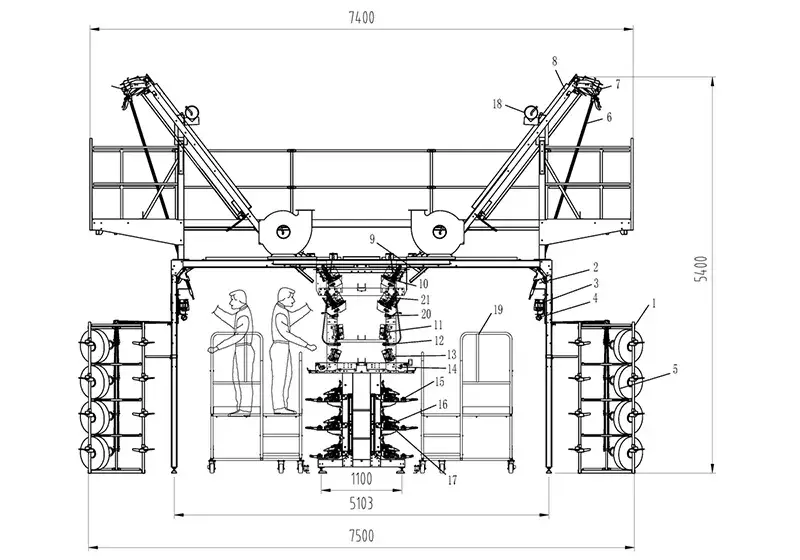

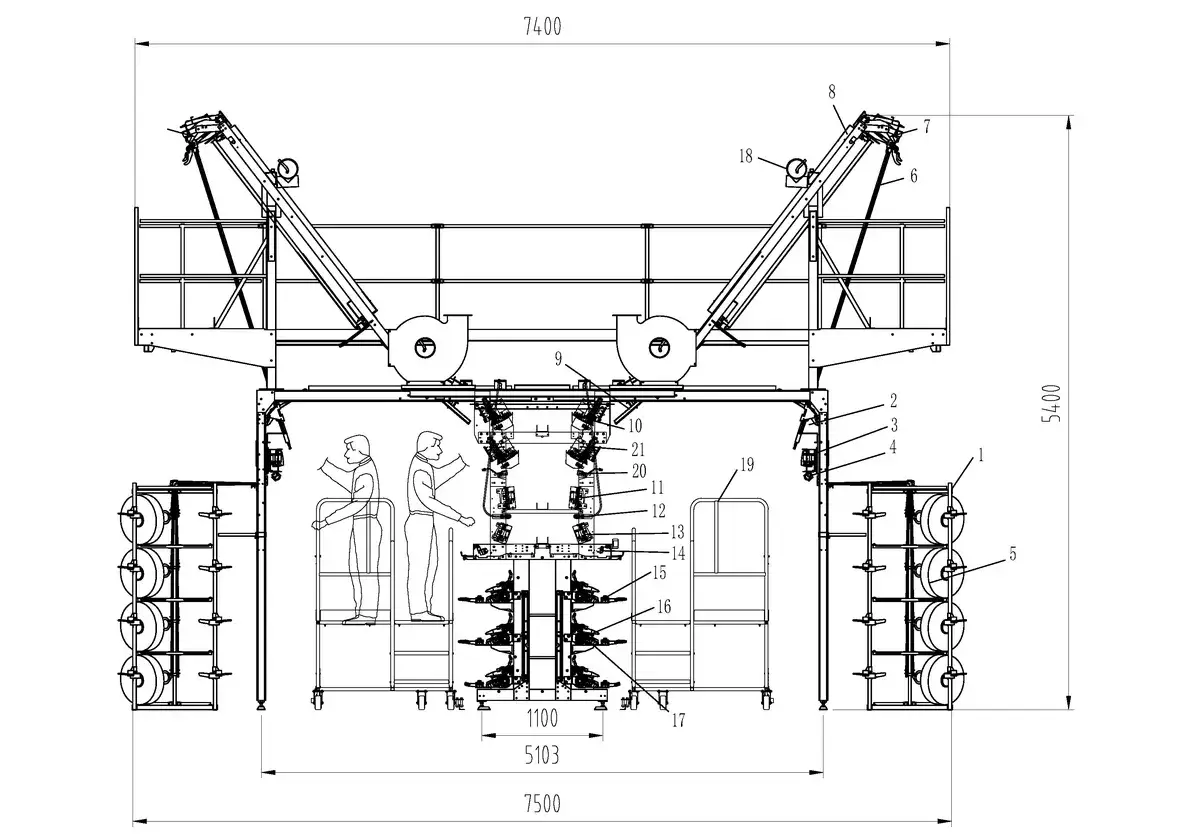

- Шпулярник
- Датчик нити W1
- Валец D1
- Резак нити W1
- Катушка с нитями POY
- Шток подачи нити
- Ограничитель крутки
- Верхний нагреватель
- Охлаждающая пластина
- Узел ложного кручения (верхний)
- Валец D2
- Модуль переплетения
- Валец D2X
- Датчик нити
- Вал замасливателя
- Фрикционный вал
- Мотальный барабан с канавками
- Всасывающая труба для смазки
- Тележка
- Двойной датчик нити
- Узел ложного кручения (нижний)
