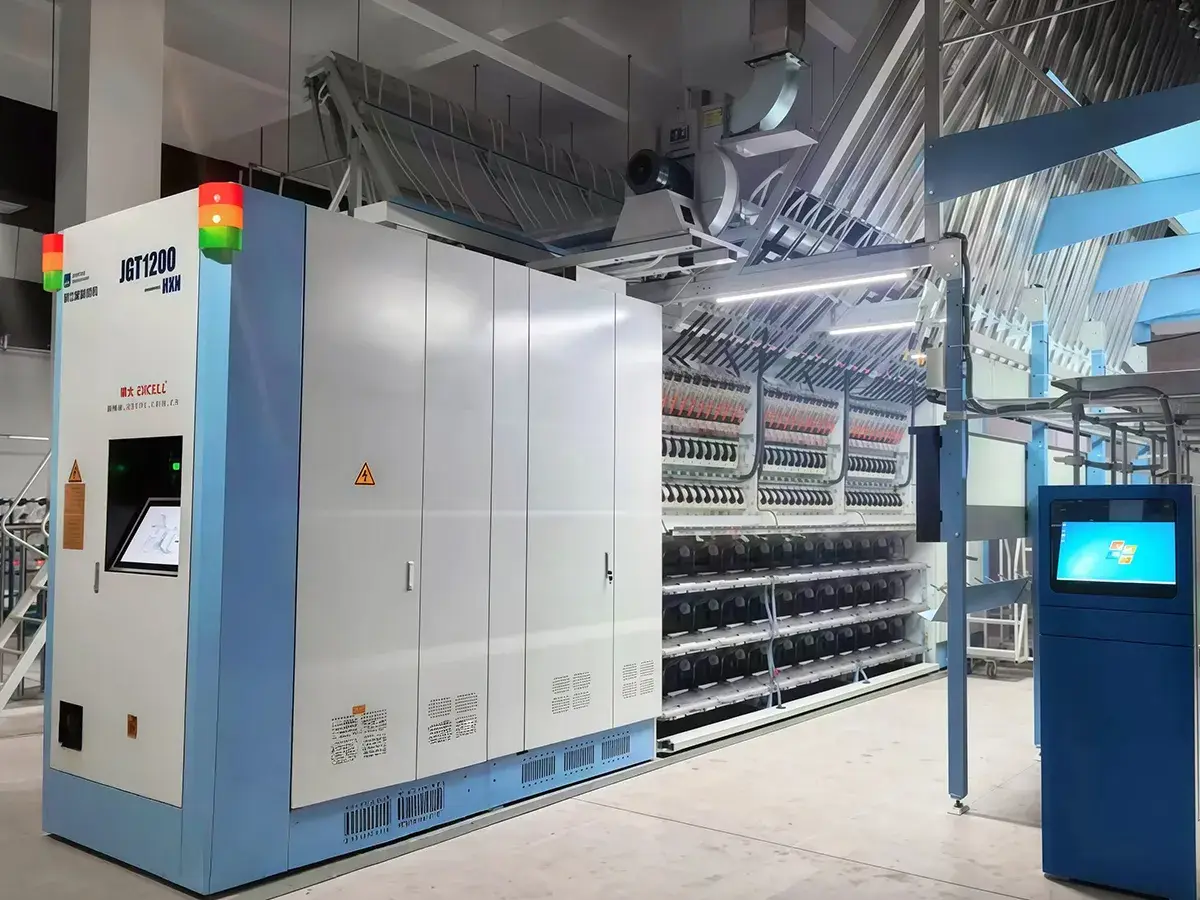

Текстурирующая машина для пряжи DTY JGT1200HXN

Текстурирующая машина для пряжи DTY, JGT1200HXN

Текстурирующая машина JGT1200HXN обрабатывает полиамидные (нейлоновые) частично ориентированные нити (POY) через растягивание и ложное кручение. Машина производит малорастяжимую текстурированную пряжу с отличной эластичностью и стабильными характеристиками.

Машина оснащена вытяжным механизмом с вращающимися вальцами, а также узлом подачи спандекса. Это позволяет комбинировать нить спандекса с нейлоновой текстурированной пряжей через воздушное сопло. В результате получается нейлоновая пряжа с воздушной структурой для производства эластичных тканей.

Применение

Машина для текстурирования модели JGT1200HXN разработана для обработки нитей с плотностью от 20 до 200 деньер. Такая пряжа широко используется при создании эластичных текстильных изделий, например, стрейчевых тканей, нижнего белья и функциональной одежды.

Применение
Применение
Применение
Применение
Характеристики
Кол-во шпинделей Кол-во секций Установленная мощность (кВт) Размеры (фиксированный шпулярник) (мм)
Основной привод Нагреватель верхний Вспомогательная мощность Общая мощность
288 12 128.5 81.6 Approx. 6  216.1 21880×7500 ×5300
312 13 139.4 88.4 233.8 23320×7500 ×5300
336 14 152.3 95.2 253.5 24760×7500 ×5300
360 15 156.1 102 264.1 26200×7500 ×5300
384 16 185.1 108.8 299.9 27640×7000 ×5300
Шаг шпинделя 110 мм
Макс. механическая скорость 1000 м/мин
Применяемый материал / Диапазон плотности нити Нейлон (Полиамид) / 22–222 детекс (20-200 деньер)
Шаг секции 1440 мм
Метод текстурирования с ложной круткой Тип VIII наслоенных дисков (фрикционная крутка)
Размер фрикционных дисков Ø49.62×6 мм
Макс. скорость ложной крутки 18000 об/мин
Направление крутки Регулируемое S/Z
Основной нагреватель текстурирования Парофазное нагревание на бифениле, 2000 мм
Диапазон температуры нагревателя текстурирования 160-250 ℃
Длина охлаждающей пластины 1100 мм (естественное охлаждение)
Диаметр фрикционного вала Ø100 мм
Диаметр подающего вала Ø60 мм
Диаметр вала замасливателя Ø30 мм
Диаметр катушки с нитями спандекса для подачи Ø100 мм
Коэффициент растяжения нити спандекса 1.5-4
Макс. размер катушки с POY-нитями для подачи Ø435×250 мм
Макс. размер катушки для намотки Ø250×245 мм
Стандартный вес катушки 5 кг
Размер бумажной трубки для намотки пряжи Ø69ר57×290 мм
Основные компоненты

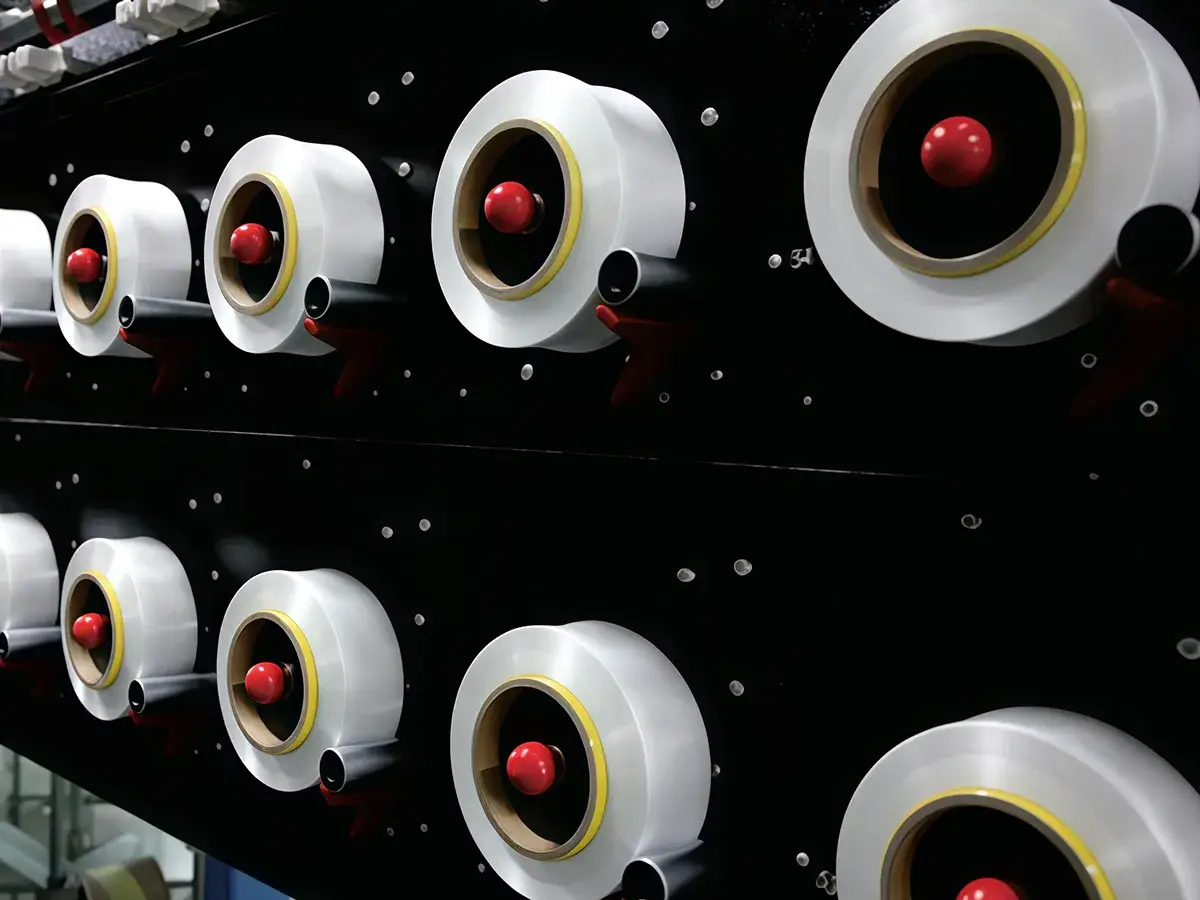

    1. Устройство подачи спандекса
      Устройство подачи спандекса

      Устройство подачи нитей спандекса использует независимый мотор для каждого шпинделя, что позволяет подавать каждую нить отдельно. Над рабочими зонами A и B может осуществляться независимый контроль для стабильной подачи спандекса и более равномерного вытягивания.

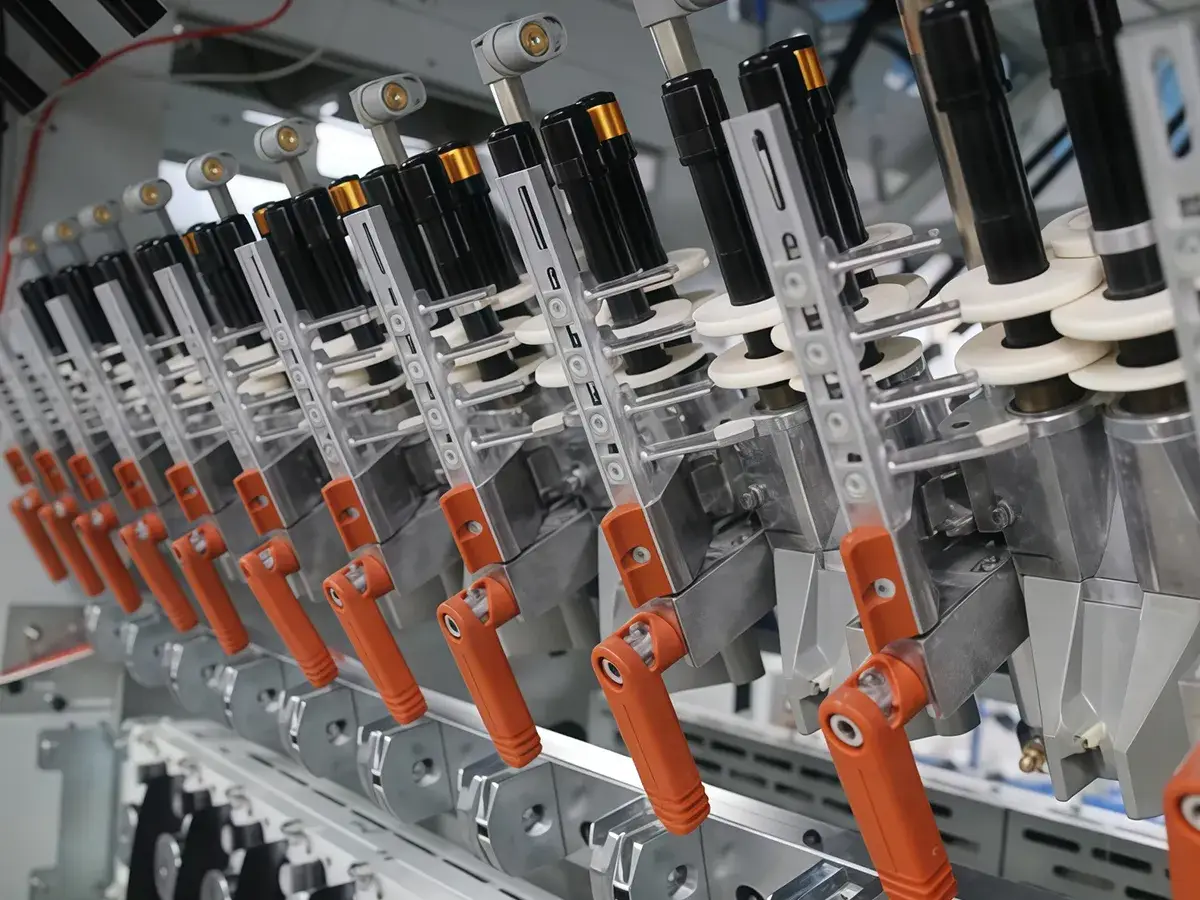

    1. Крутильный узел
      Крутильный узел

      Узел ложного кручения оснащен наслоенными дисками VIII. Доступны конфигурации от 1-4-1 до 1-7-1. Используются керамические фрикционные диски (Ø49.62 × Ø12 × 6 мм) с зазором 0,5 мм, а также керамические направляющие на входе нити и прорезиненные диски на выходе для стабильной обработки нити.

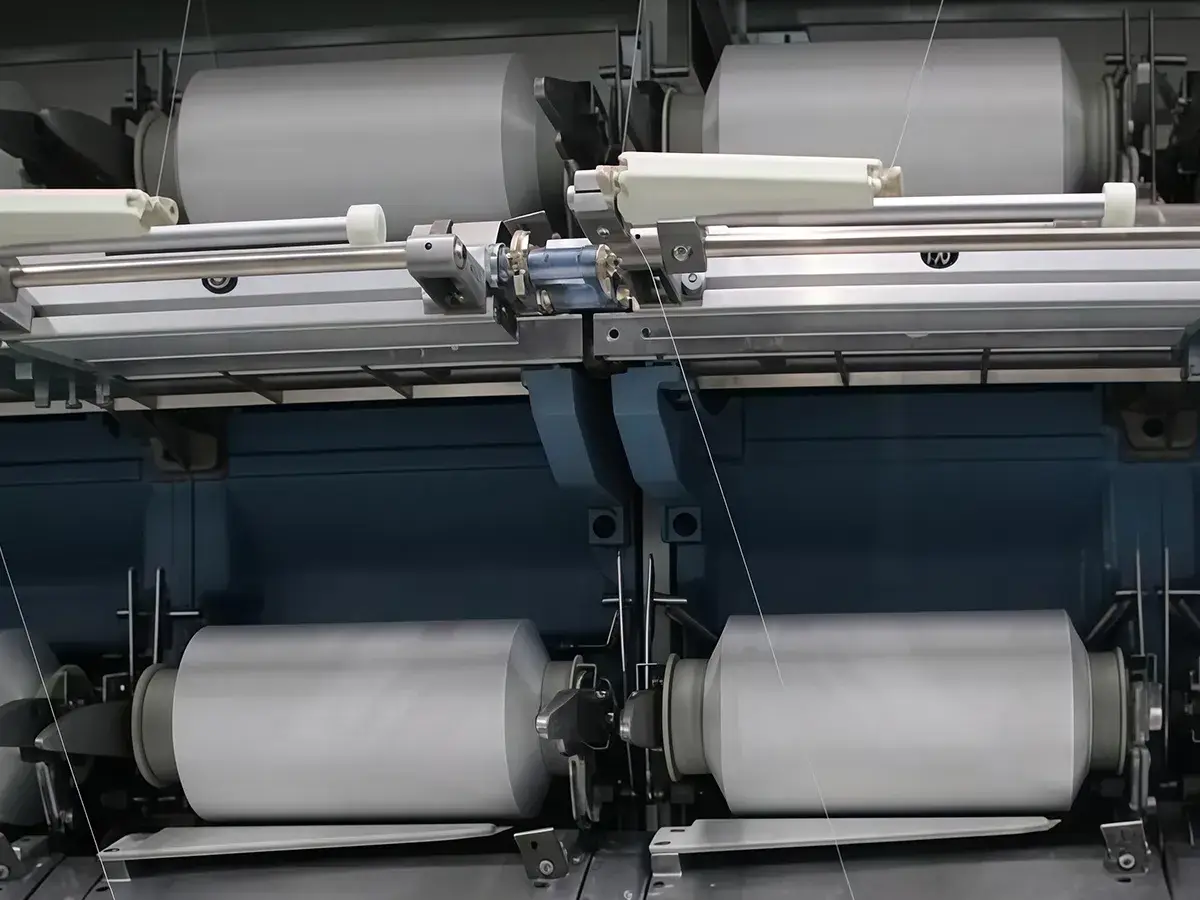

    1. Система намотки
      Система намотки

      Новая конструкция системы намотки и шпуледержателя с обновленным алгоритмом управления повышает точность намотки в три раза. Более того, изменения скорости намотки не превышают одного оборота. Три независимых масляных канала и интегрированный валик для замасливателя поддерживают равномерность намотки.

    1. Система валов W2-W2X
      Система валов W2-W2X

      Система вращающихся вальцов с надежным захватом нити снижает риск ее повреждения и потребность в обслуживании, а также отлично подходит для обработки нитей с тонким весовым номером. Двойная структура валов W2 + W2X обеспечивает более точный контроль натяжения нити, что способствует повышению качества переплетения при снижении потребления воздуха и производственных затрат.

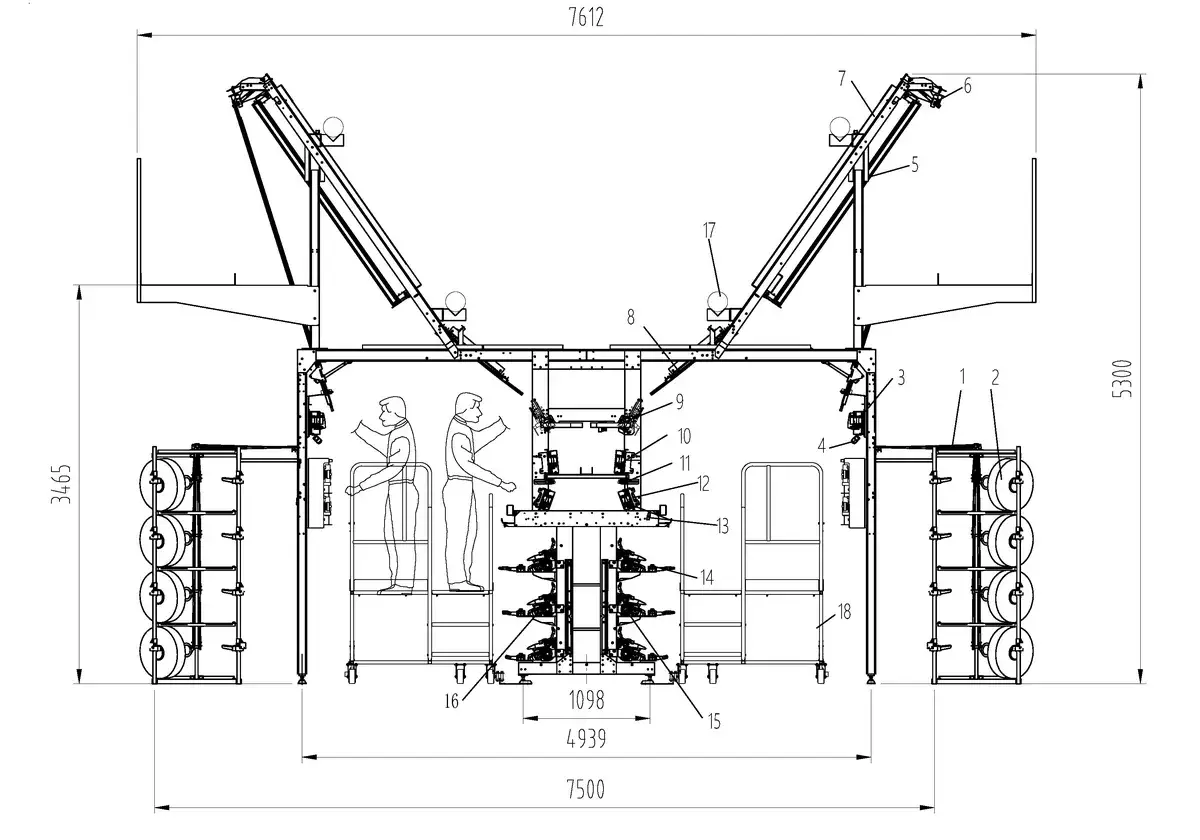

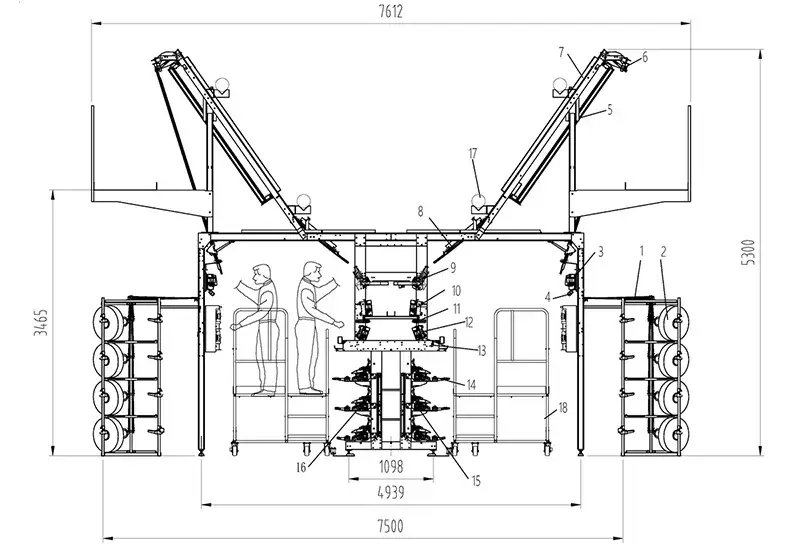

План установки
План установки
  • Шпулярник
  • Катушка с нитями POY
  • Валец D1
  • Резак нити D1
  • Шток подачи нити
  • Ограничитель крутки
  • Верхний нагреватель
  • Охлаждающая пластина
  • Узел ложного кручения
  • Валец D2
  • Модуль переплетения
  • Валец D2X
  • Всасывающая труба для смазки
  • Вал замасливателя
  • Фрикционный вал
  • Мотальный барабан с канавками
  • Тележка

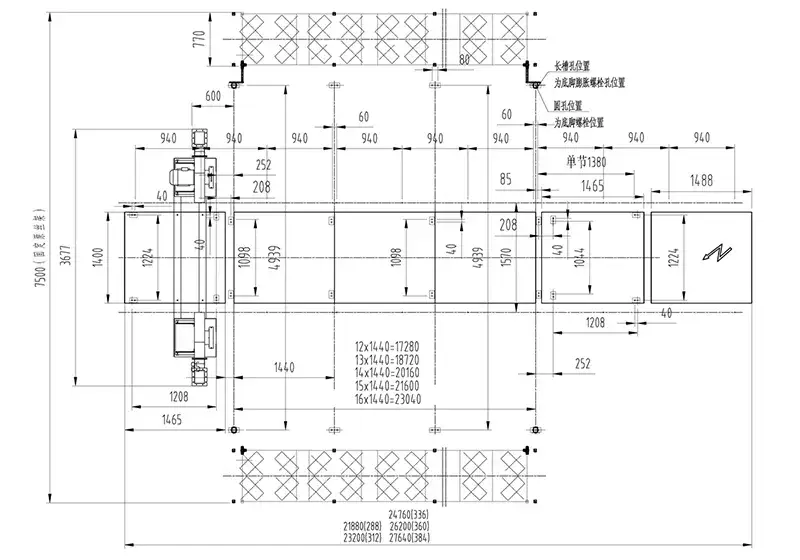

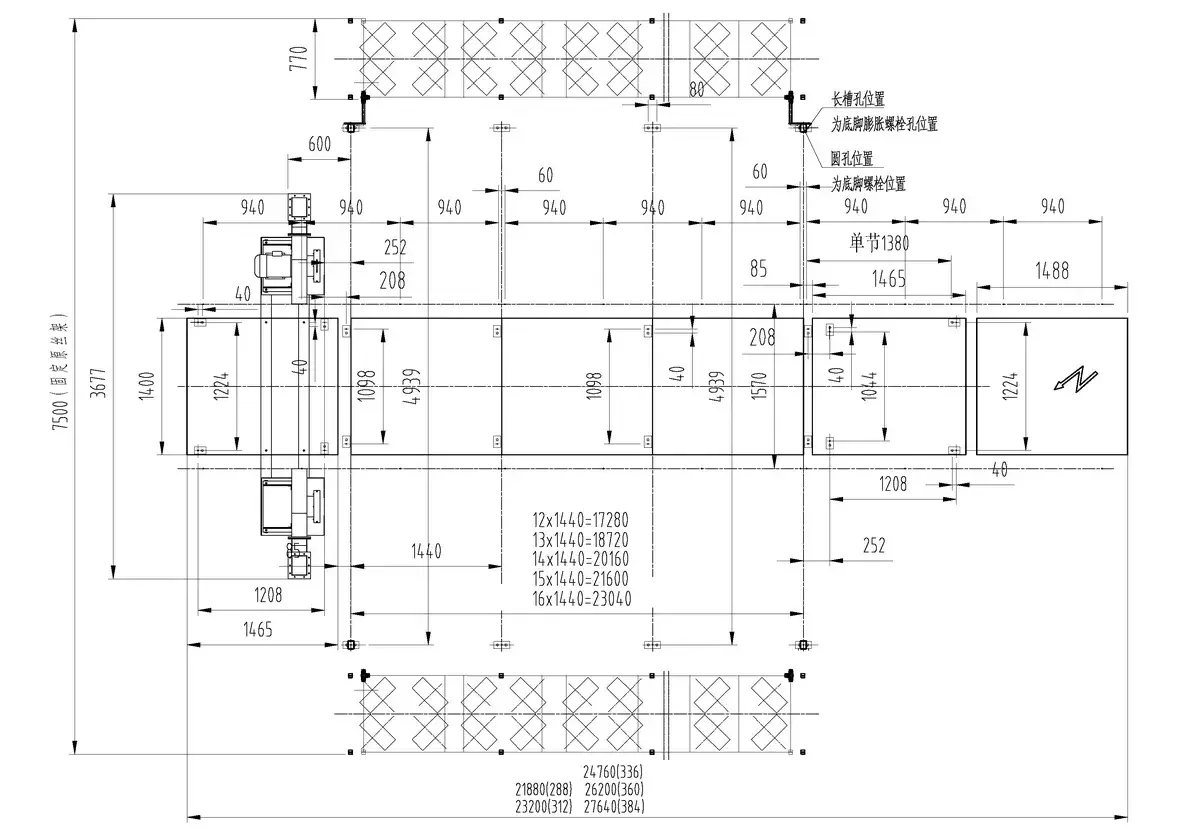

План фундамента
План фундамента
