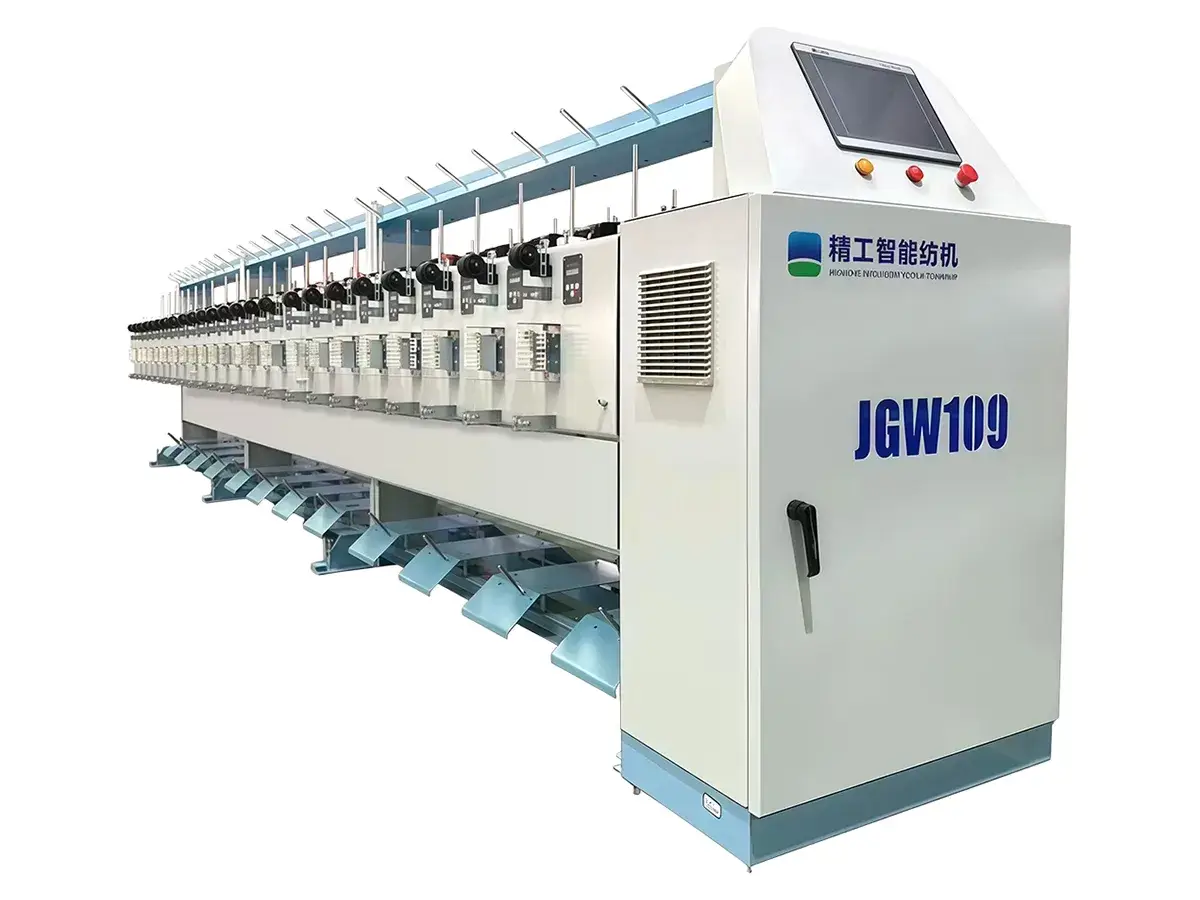

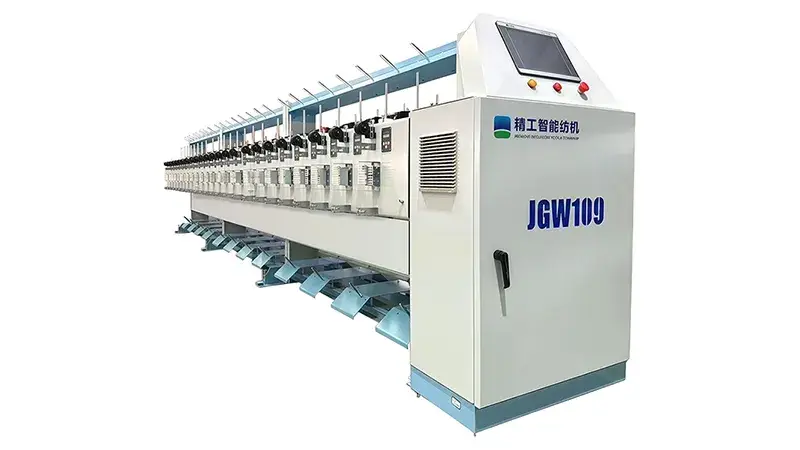

JGW109C Намоточная машина
Намоточная машина JGW109C работает в одном производственном процессе с машинами для оплетения, машинами фасонного кручения и другим текстильным оборудованием. Она предназначена для намотки различных типов нитей, включая химические волокна и пряжу из смешанного волокна, для последующей обработки.
Эта мотальная машина оснащена системой независимого управления шпинделями. Подача нити и вращение шпинделей приводятся в действие независимо, что позволяет адаптировать процесс намотки под необходимые требования. Такая конструкция также помогает поддерживать стабильность натяжения, эффективность намотки и постоянство качества.
Машина для намотки нитей JGW109C используется для намотки различных типов нитей, включая химические волокна и пряжу из смешанного волокна, на бобины для последующей обработки.
| Конструкция машины | двухсторонняя, однослойная |
| Кол-во шпинделей | 96 (16 шпинделей на секцию) |
| Шаг шпинделя | 245 мм |
| Скорость шпинделя | < 14400 об/мин |
| Скорость намотки | < 1600 м/мин |
| Управление | независимый контроль шпинделей |
| Размеры бобины для намотки | прямой тип 140 ×φ84 ×φ36 (мм) (опционально) прямой тип 165 ×φ84 ×φ36 (мм) (опционально) конический тип 135 ×φ76 ×φ36 (мм) (опционально) конический тип 150 ×φ76 ×φ36 (мм) (опционально) |
| Установленная мощность | 23.04 кВт |

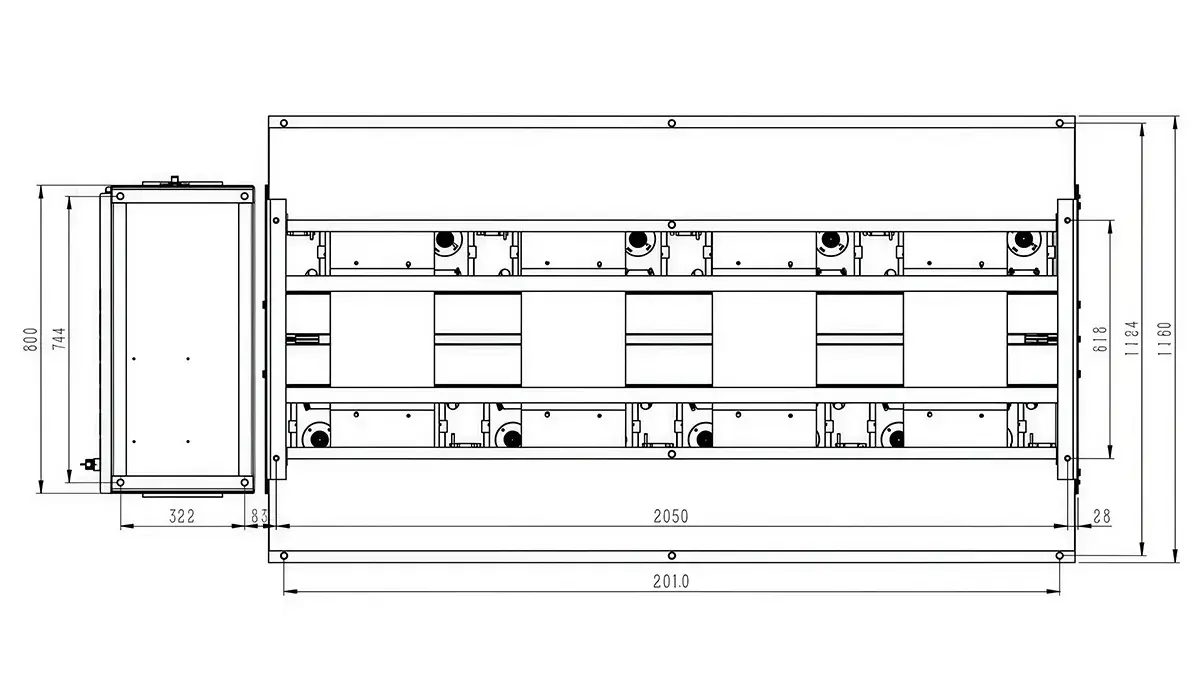

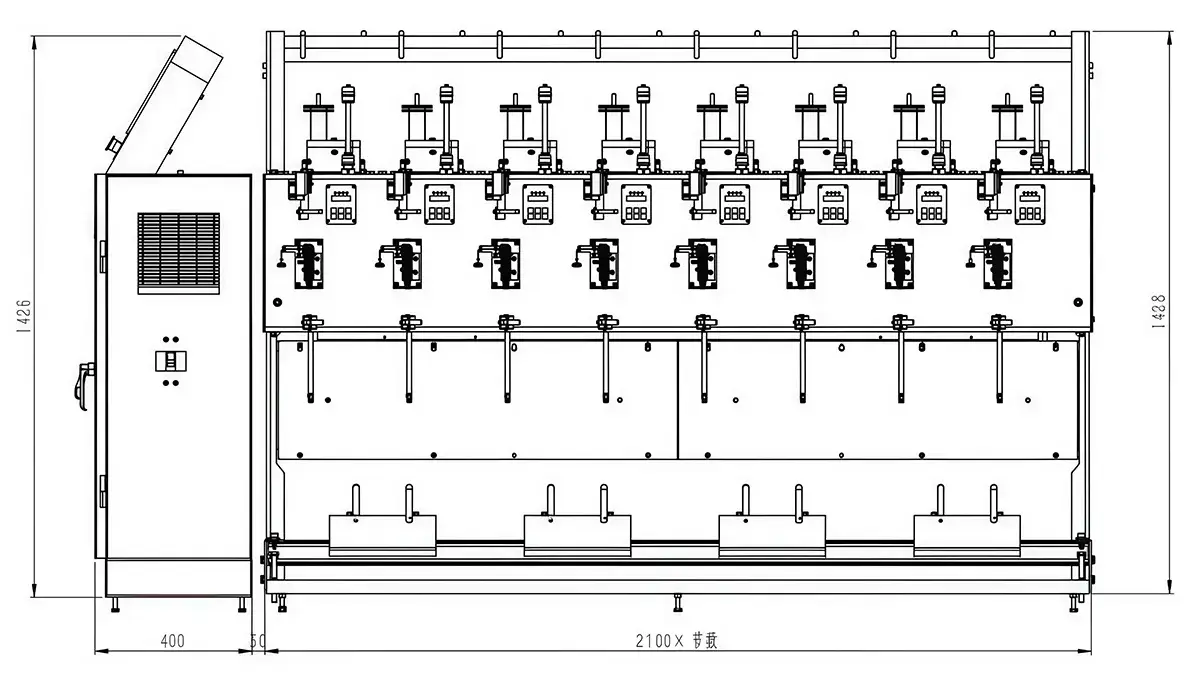

| Размеры | 12820×1150×1500 мм |
-

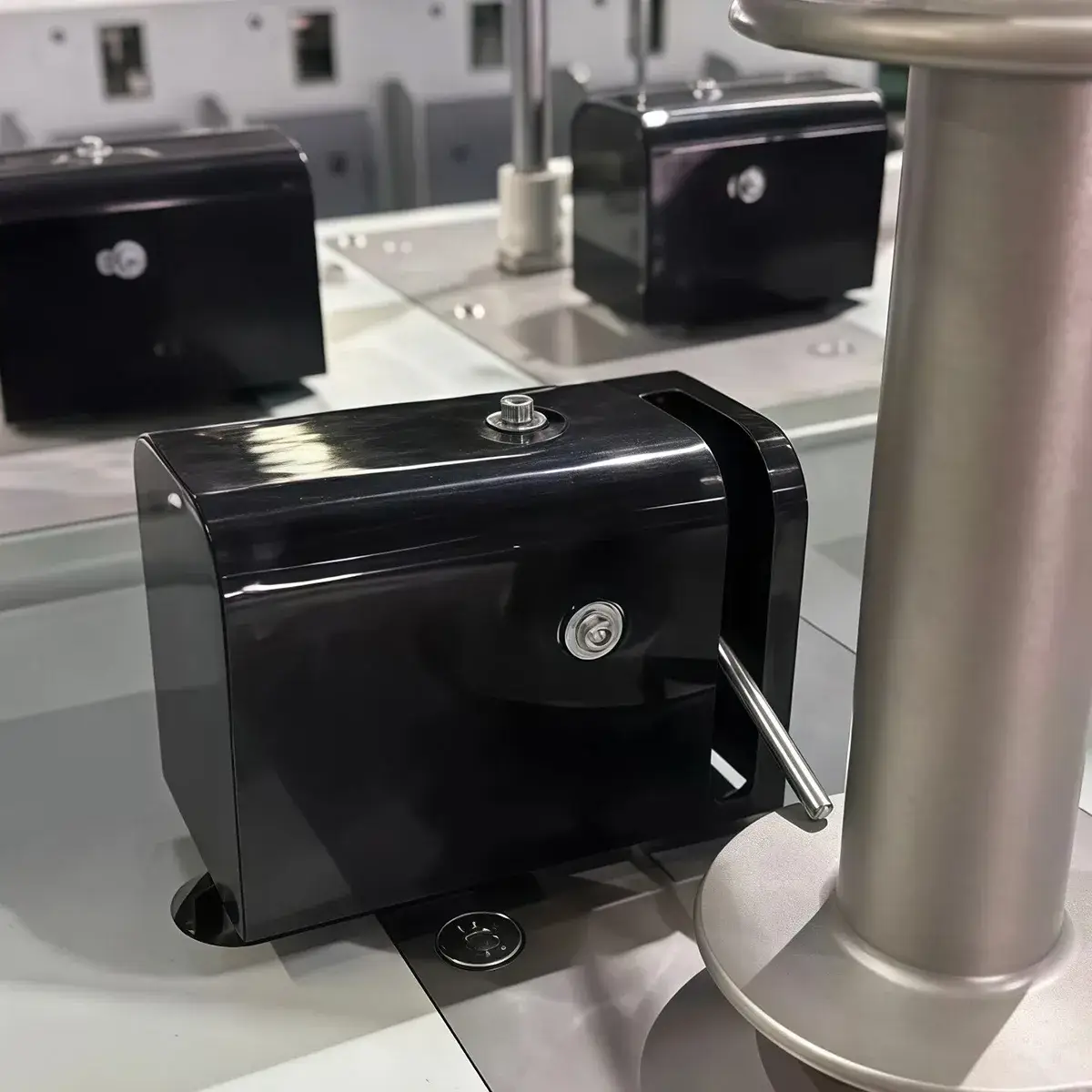

Независимые направляющие нитиКаждый шпиндель оснащен независимым устройством для направления пряжи, что поддерживает постоянное натяжение нити, создавая высококачественные катушки.
-

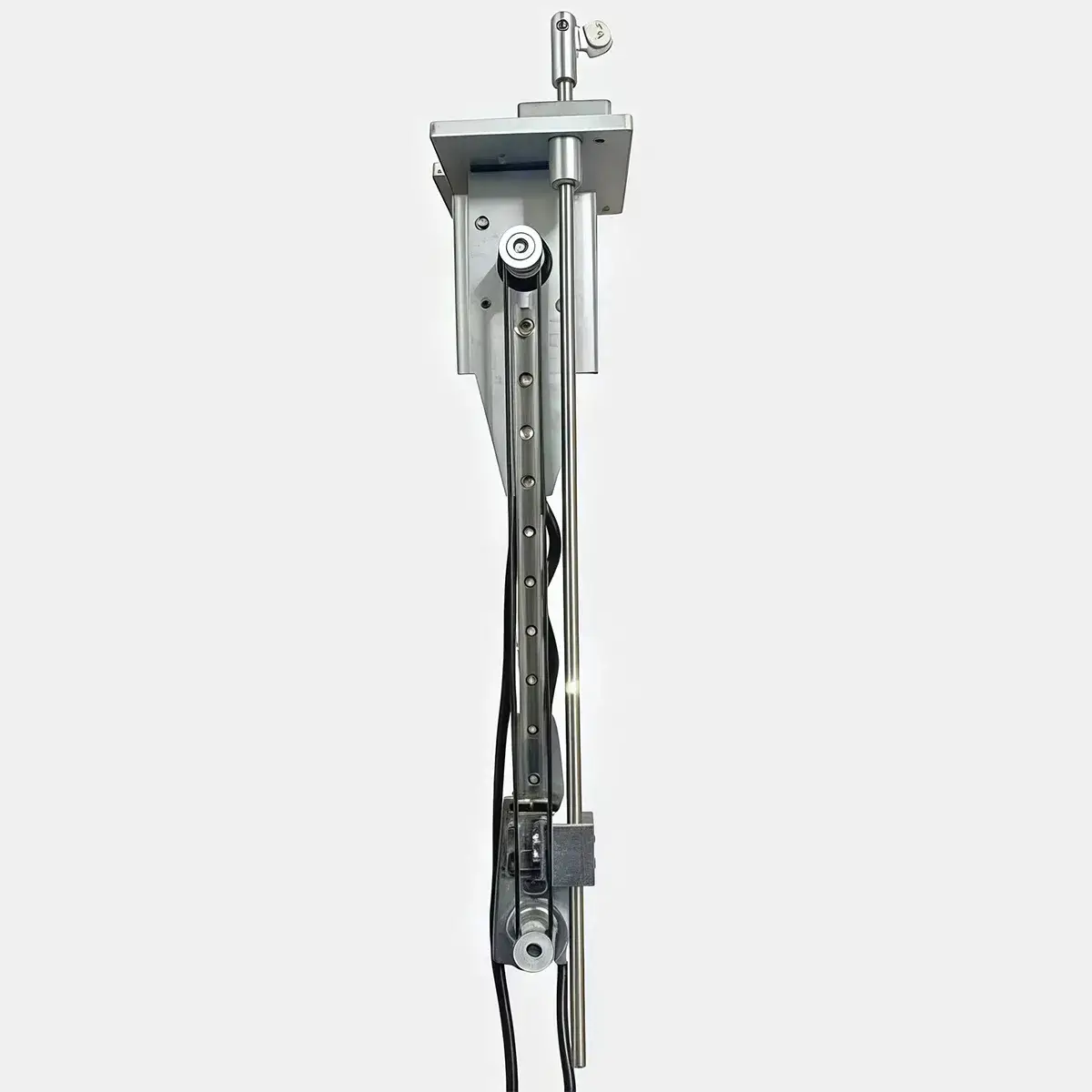

Устройство позиционирования кромкиУстройство позиционирования кромки фиксирует кромку нити на каждом шпинделе, обеспечивая равномерное формирование бобины.
-

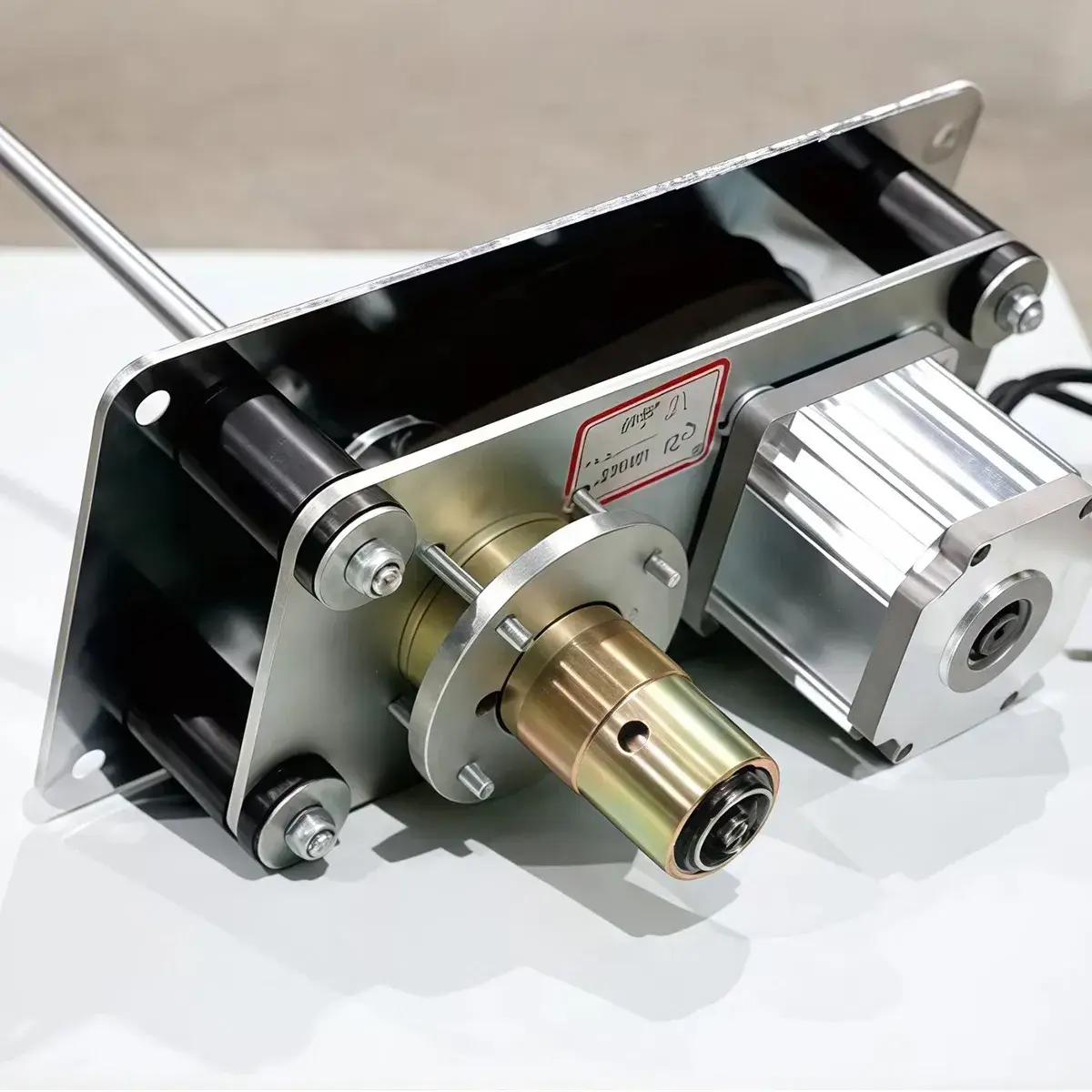

Специально разработанные моторыНаши специально разработанные моторы работают на номинальных скоростях до 6000 об/мин. Бесщеточная конструкция снижает износ и уровень шума, увеличивая срок службы. Встроенные датчики Холла обеспечивают точную обратную связь по скорости и положению мотора. В сочетании с кодовым датчиком система поддерживает стабильное вращение даже при изменяющихся нагрузках.
-

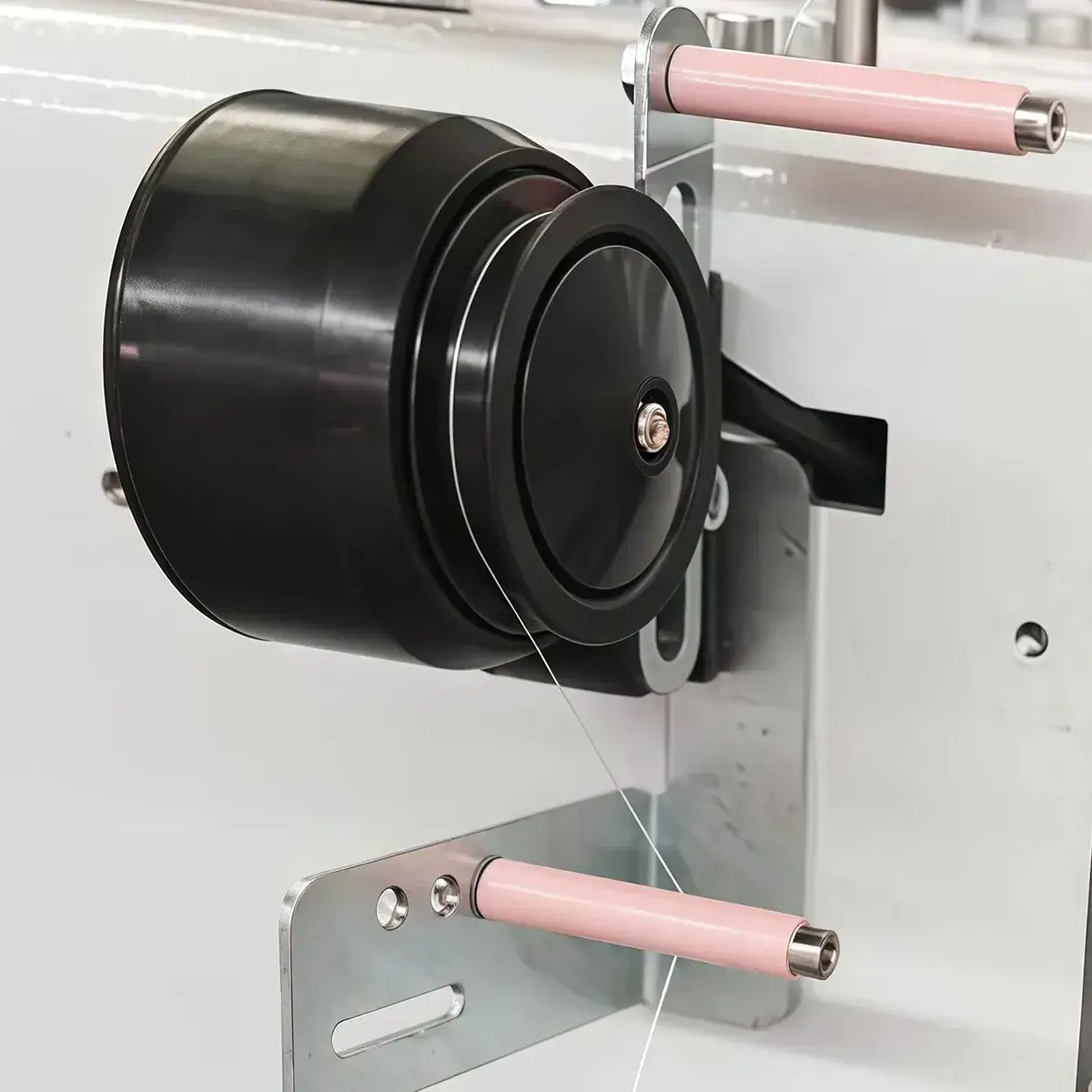

Система направляющих роликовНаправляющие ролики из высокопрочного нейлона контролируют натяжение нити и скорость ее движения во время производства. Эти данные обрабатываются с помощью алгоритмов управления.
