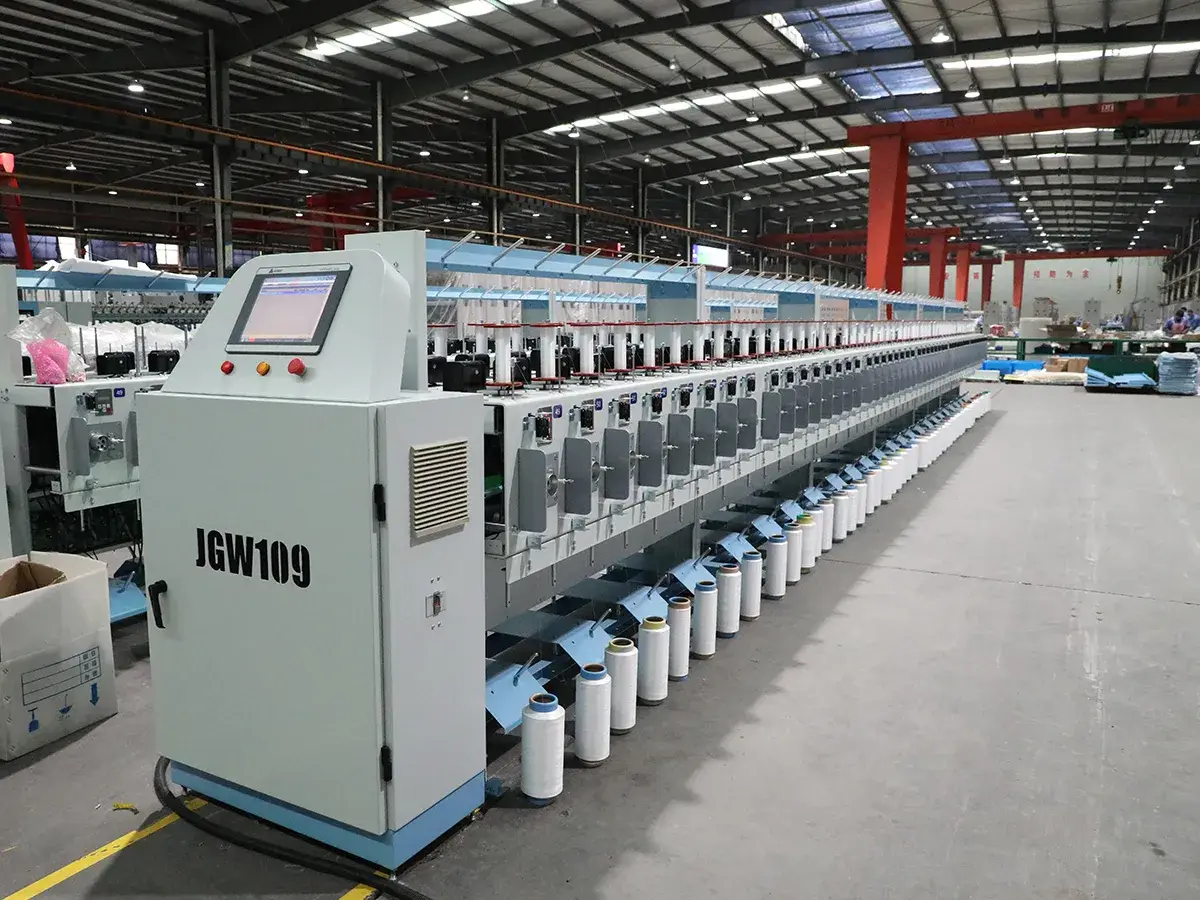

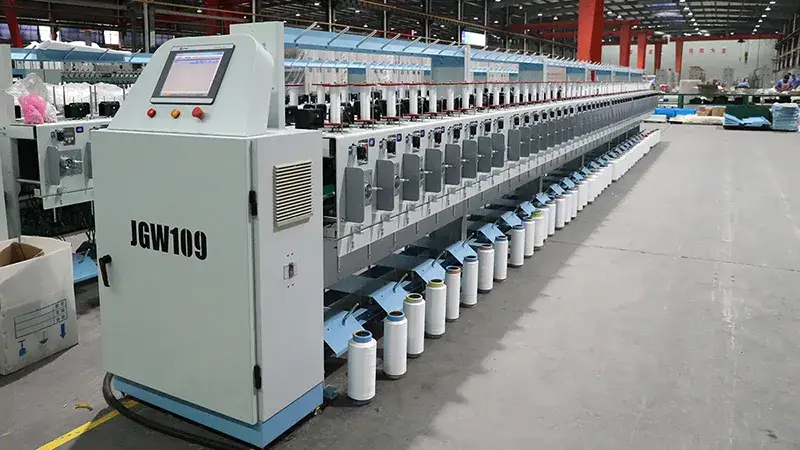

JGW109B Намоточная машина
Намоточная машина JGW109B работает в одном производственном процессе с машинами для оплетения и фасонного кручения и предназначена для намотки различных типов нитей, включая химические волокна и пряжу из смешанного волокна для последующей обработки.
Она оснащена системой независимого управления шпинделями. Подача и направление движения нити, а также вращение шпинделя приводятся в действие независимо, что позволяет адаптировать процесс намотки под необходимые требования. Такая конструкция также помогает поддерживать стабильность намотки и постоянство качества.

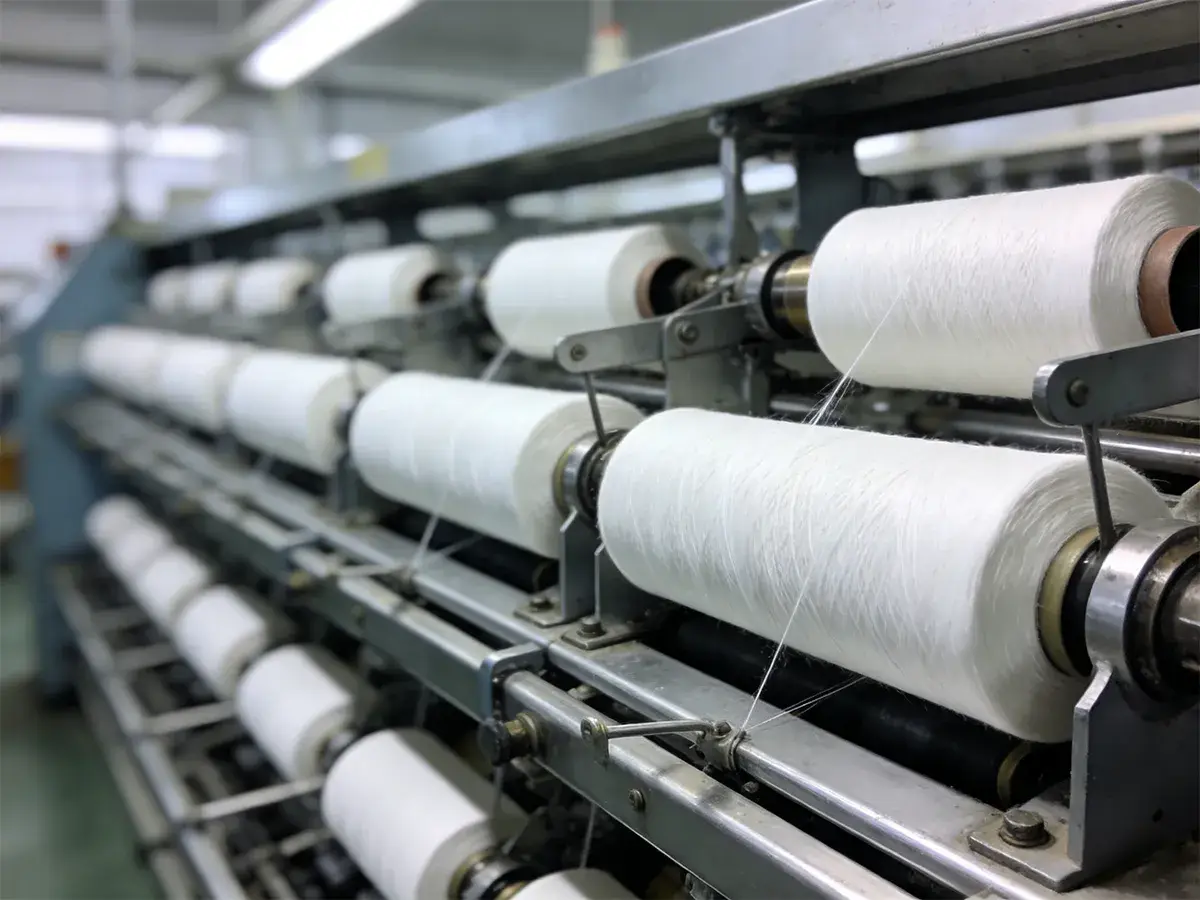

Данная мотальная машина используется для намотки различных типов нитей, включая химические волокна и пряжу из смешанного волокна, на бобины для последующей обработки.
| Конструкция машины | двухсторонняя, однослойная |
| Кол-во шпинделей | 96 (16 шпинделей на секцию) |
| Шаг шпинделя | 245 мм |
| Скорость намотки | < 1600 м/мин |
| Управление | независимый контроль шпинделей |
| Размеры бобины для намотки | прямой тип 140 / 165 ×φ84 (мм) (опционально) конический тип 135 / 150 ×φ76 (мм) (опционально) |
| Установленная мощность | 28.8 кВт (300 Вт/шпиндель) |

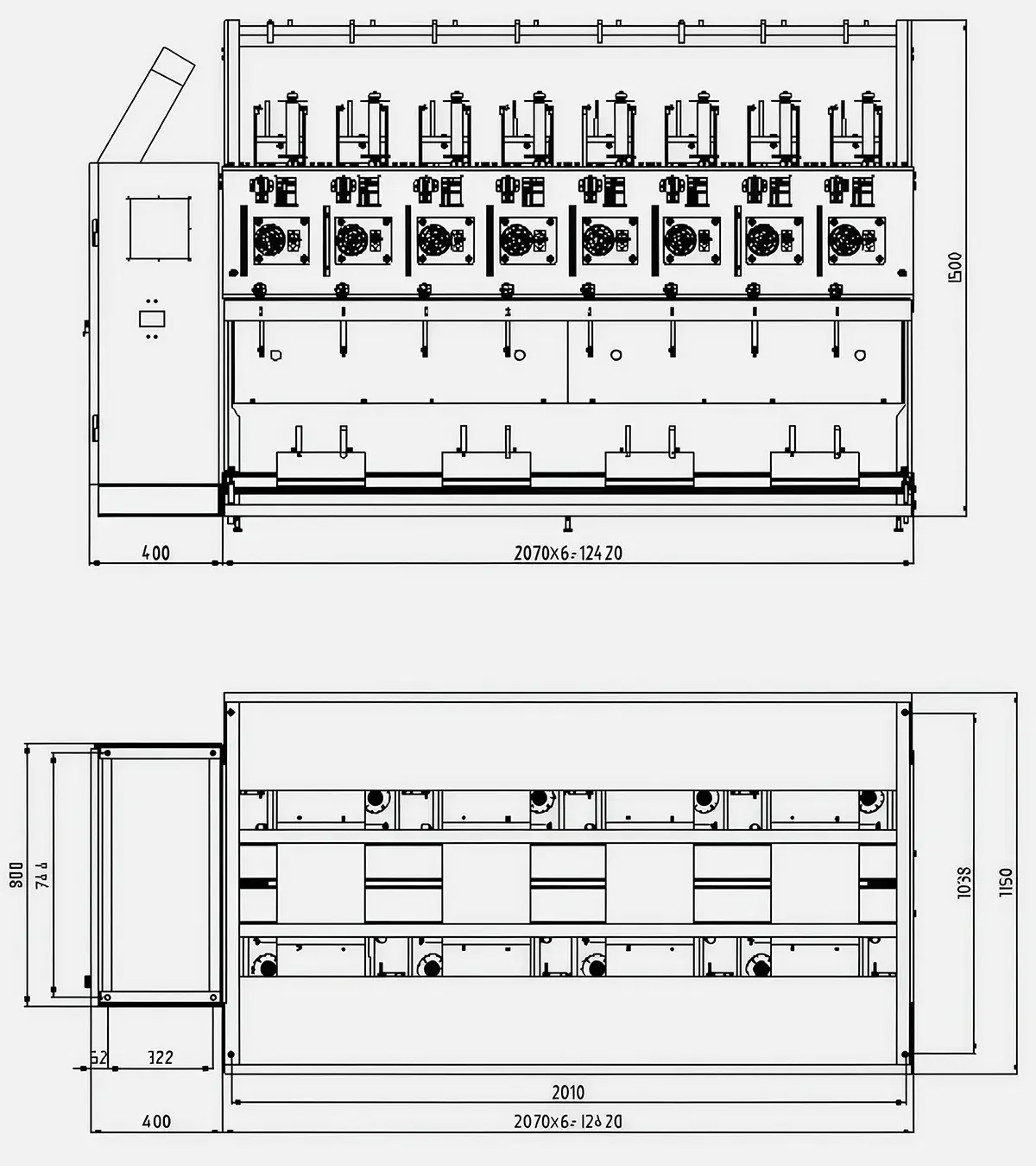

| Размеры | 12820×1150×1500 мм |
-

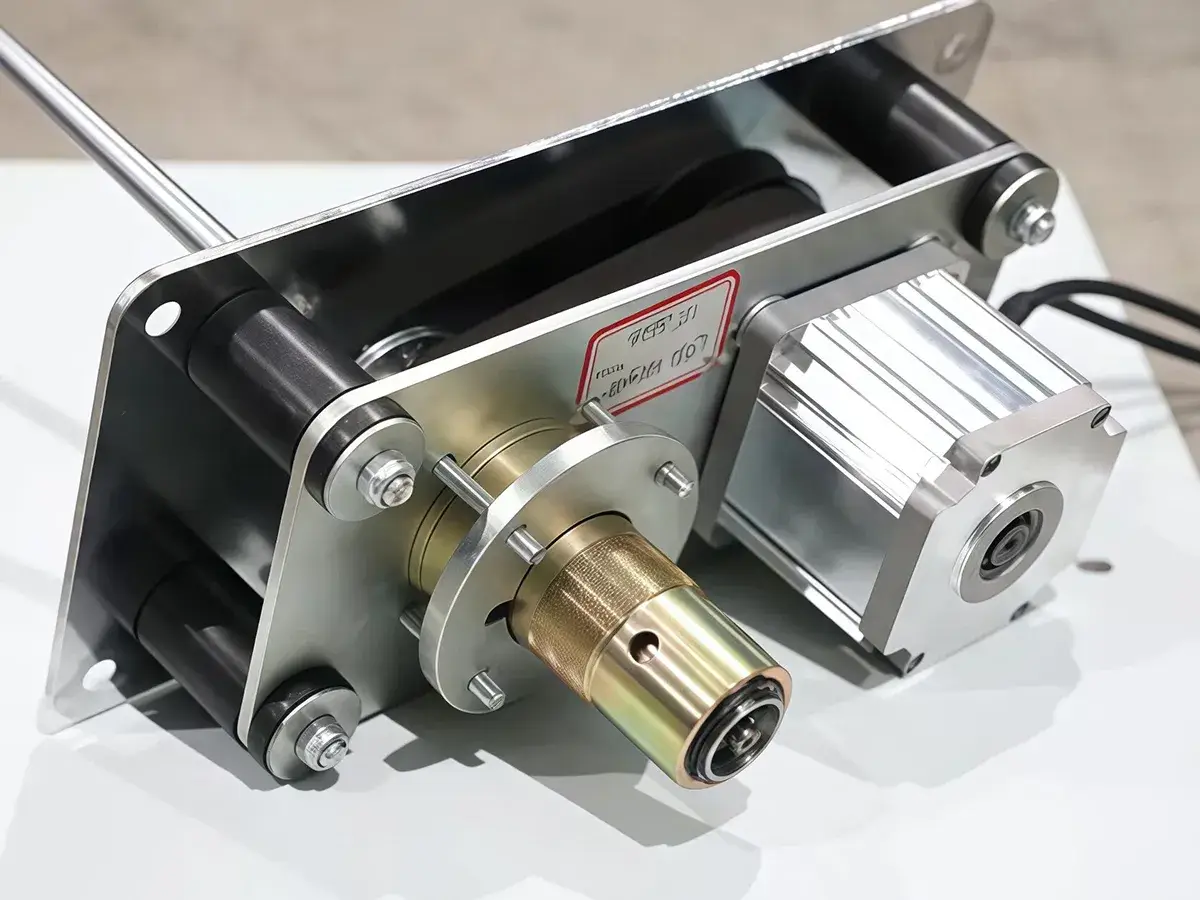

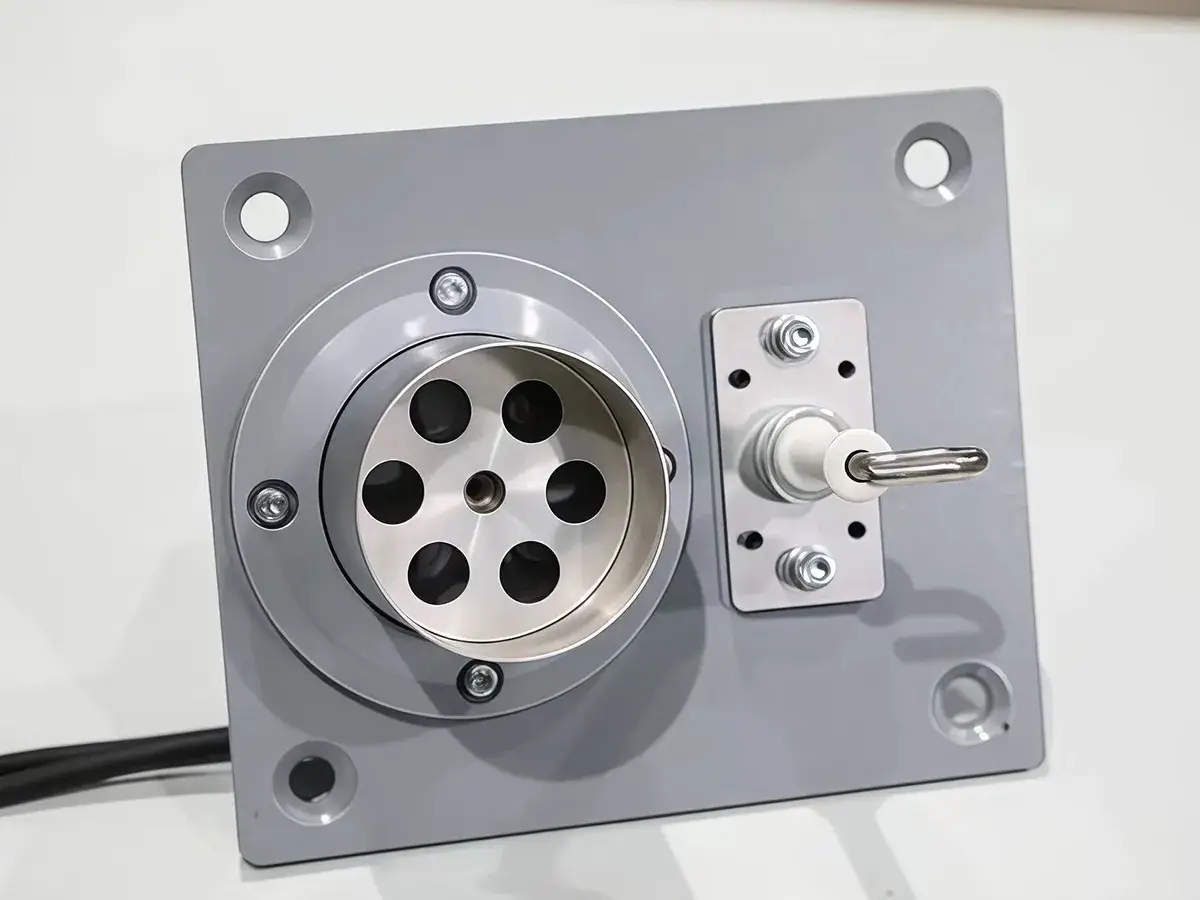

Система привода шпинделяВысокоскоростные шпиндели являются нашей собственной разработкой и приводятся в действие независимым мотором. Они гарантируют стабильную и эффективную работу намоточной машины.
-

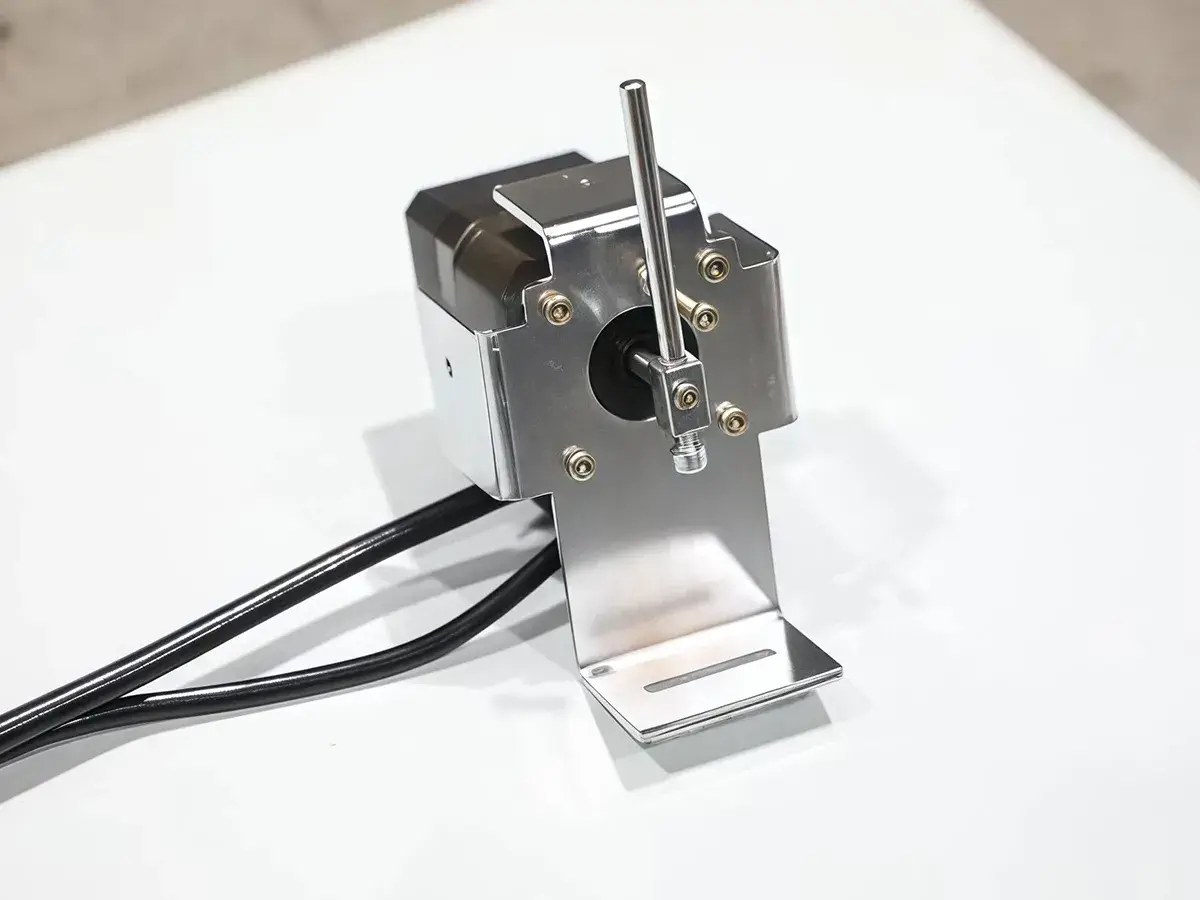

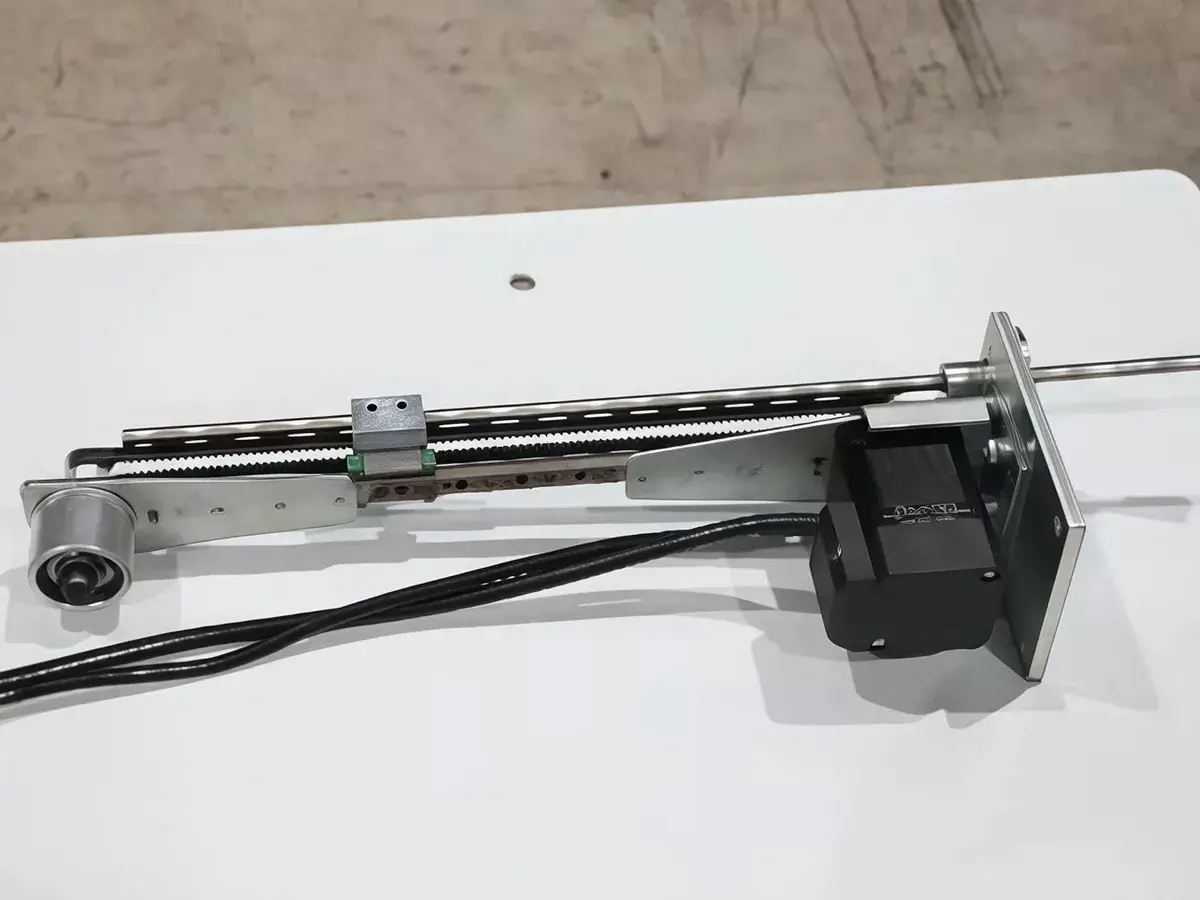

Независимые направляющие нитиКаждый шпиндель оснащен независимым устройством для направления пряжи, что поддерживает постоянное натяжение нити, создавая высококачественные катушки.
-
Автоматическое устройство фиксации кромкиВ начале процесса намотки устройство автоматически обнаруживает кромку нити и правильно фиксирует ее на бобине. Благодаря такой интеграции дальнейшая намотка происходит ровно и без дефектов.
-
Роликовая система подачиРоликовая система подачи помогает регулировать натяжение нити во время намотки.
-

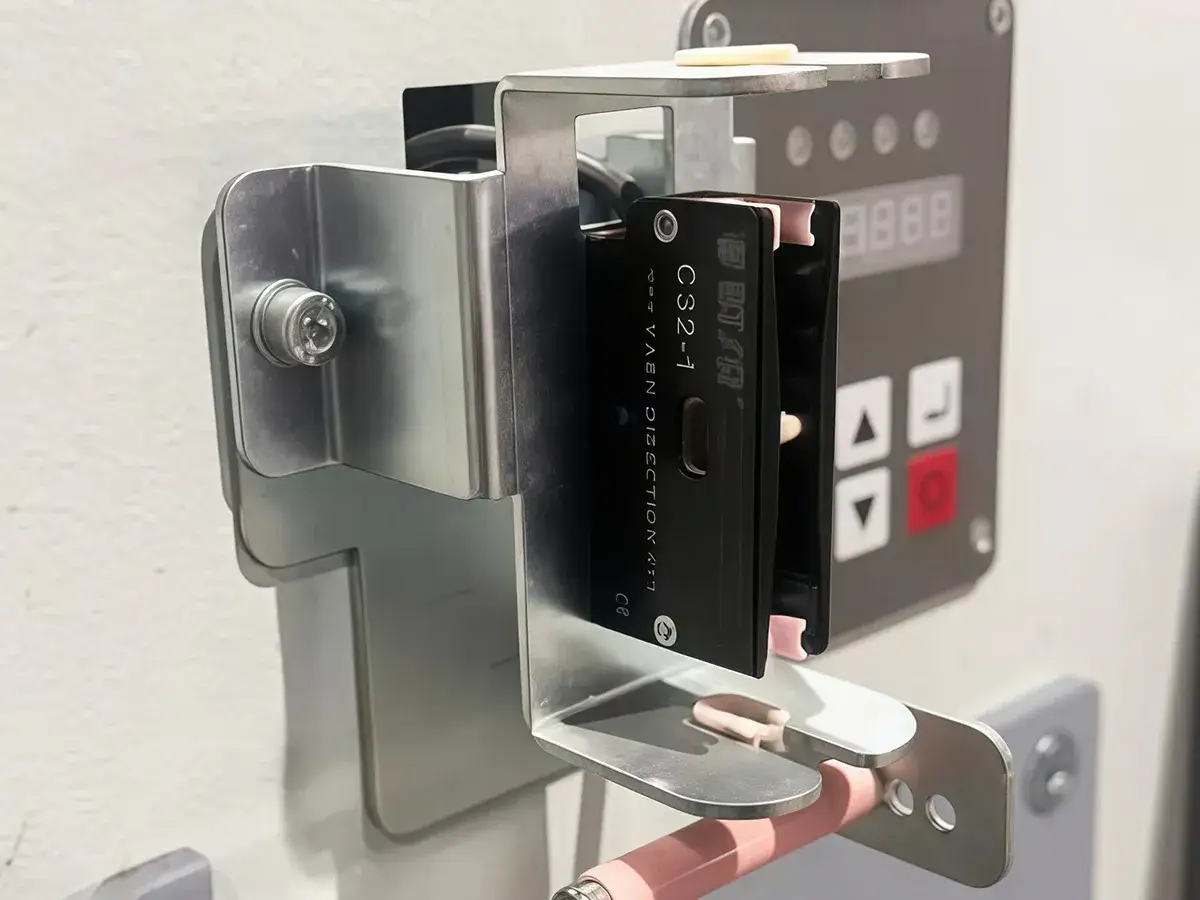

Контроль натяжения в реальном времениКаждый шпиндель оснащен высокоточным датчиком натяжения, который постоянно отслеживает натяжение нити, помогая поддерживать равномерное натяжение и стабильное качество намотки.
